آزمایش cbr خاک

آزمایش CBR خاک یکی از مهم‌ترین و کاربردی ترین روش‌ها برای ارزیابی مقاومت و ظرفیت باربری خاک در پروژه‌های راه سازی، فرودگاه ها و روسازی‌های عمرانی است.

 این آزمایش به مهندسان کمک می‌کند تا با شناخت دقیق رفتار خاک تحت بار، تصمیم‌های اصولی تری در طراحی لایه های رو سازی و زیر سازی اتخاذ کنند.

اهمیت آزمایش CBR زمانی بیشتر مشخص می‌شود که بدانیم کیفیت خاک بستر، نقش مستقیمی در دوام، ایمنی و عمر مفید سازه‌های عمرانی دارد. به همین دلیل، آشنایی با مفهوم، کاربرد ها و نتایج این آزمایش، برای هر پروژه‌ای که با خاک و بستر سروکار دارد، ضروری است .

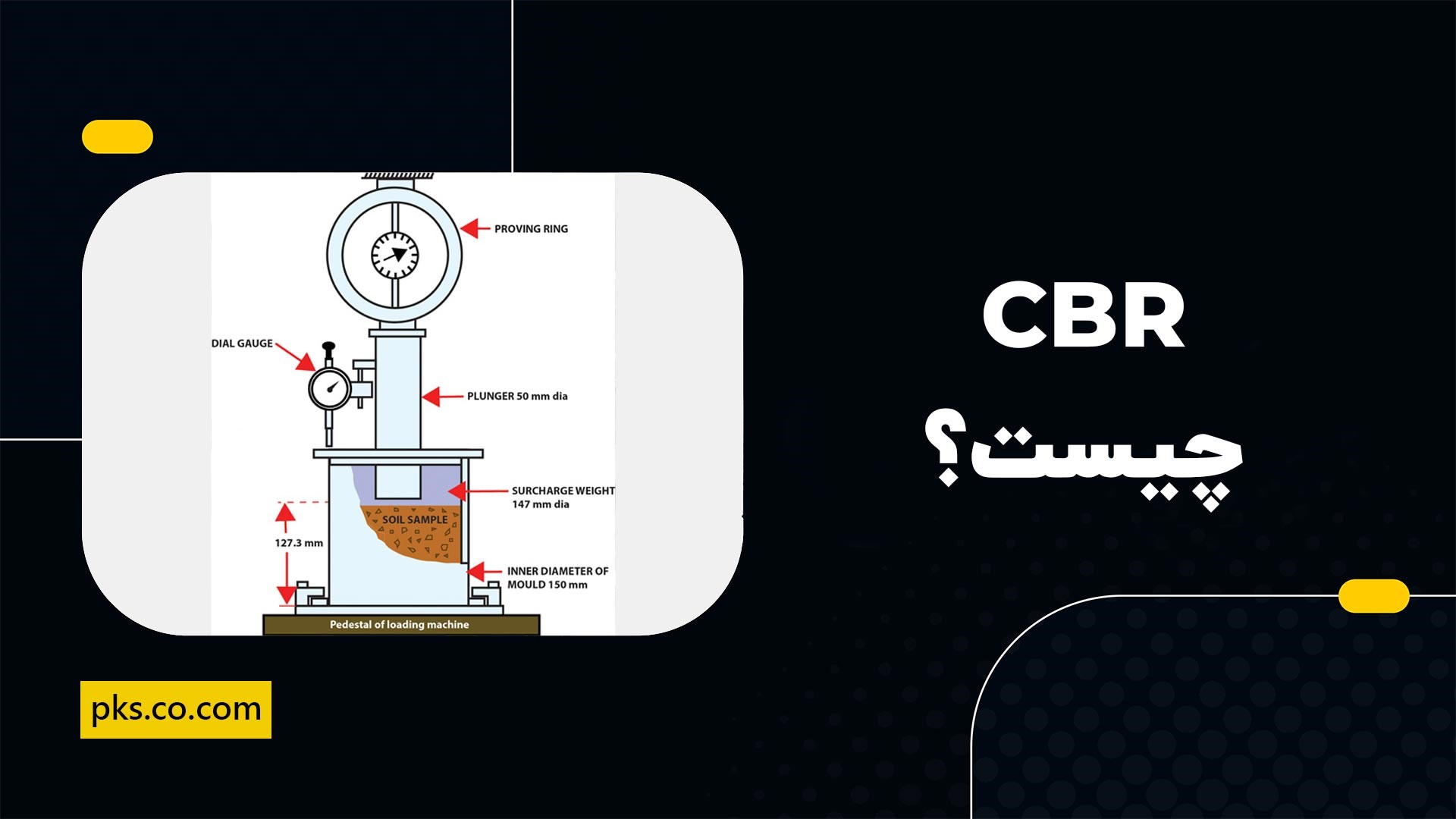

CBR چیست؟

آزمایش CBR که مخفف California Bearing Ratio است، یکی از مهم‌ترین آزمایش‌های مکانیک خاک به شمار می‌آید و برای تعیین مقاومت باربری خاک مورد استفاده در بستر راه‌ها، روسازی‌ها و فرودگاه ها انجام می‌شود.

 در این آزمایش، میزان مقاومت خاک در برابر نفوذ یک پیستون استاندارد اندازه‌گیری و با مقاومت یک مصالح مرجع مقایسه می‌شود.

هدف اصلی آزمایش CBR، بررسی توانایی خاک در تحمل بار و پیش بینی عملکرد آن در لایه‌های زیر سازی و اساس راه است. هرچه عدد CBR به‌دست‌آمده بزرگتر باشد، نشان‌دهنده مقاومت و ظرفیت باربری بالاتر خاک خواهد بود.

این آزمایش معمولا روی خاک‌های متراکم شده و در شرایط اشباع یا غیر اشباع انجام می‌شود تا رفتار واقعی خاک در شرایط بهره‌برداری شبیه سازی شود.

نتایج آزمایش سی بی ار نقش مهمی در طراحی ضخامت لایه‌های روسازی و انتخاب نوع مصالح مناسب دارند و به مهندسان عمران کمک می‌کنند تا ایمنی، دوام و صرفه‌ اقتصادی پروژه‌های راه‌سازی را به درستی ارزیابی کنند.

تجهیزات آزمایش CBR

برای انجام آزمایش CBR، استفاده از تجهیزات استاندارد و دقیق ضروری است. هر یک از این تجهیزات نقش مهمی در صحت نتایج آزمایش ایفا می‌کنند و بدون آن‌ها، اندازه‌گیری تنش و نفوذ خاک با دقت کافی امکان‌پذیر نخواهد بود.

 تجهیزات اصلی شامل قالب، پیستون، دستگاه اعمال فشار و سایر لوازم متفرقه می‌باشد که هر کدام کارکرد مشخصی در مراحل آزمایش دارند. تجهیزات آزمایش به شرح زیر است:

• قالب CBR با متعلقات کامل (حلقه بالایی و دیسک پایینی).
• چکش تراکم ۴٫۵ کیلوگرمی.
• کرنش سنج (تورم سنج) با دقت ۰٫۰۱ میلی‌متر.
• وزنه های اعمال سربار.
• پیستون فولادی نفوذ با سطح مقطع ۱۹٫۳۴ سانتی‌متر مربع.
• دستگاه اعمال فشار با سرعت نفوذ یکنواخت ۱٫۲۷ میلی‌متر در دقیقه و گیج های نیرو و نفوذ.
• مخزن آب برای اشباع نمونه‌ها.
• گرمخانه (آون) جهت خشک کردن و تعیین رطوبت.
• لوازم متفرقه آزمایشگاهی (سینی، کاردک، کاغذ صافی، ترازو و خط کش).

استفاده صحیح از این تجهیزات، تضمین کننده دقت و تکرارپذیری نتایج آزمایش است. پیش از شروع آزمایش، تمامی وسایل باید کنترل و آماده شوند تا از خطاهای احتمالی ناشی از تجهیزات ناقص یا غیر استاندارد جلوگیری گردد.

 چنانچه قصد خرید تجهیزات آزمایشگاه خاک را کرده اید؛ در بخش فروشگاه پی خاک سنگ می توانید کامل ترین تجهیزات را با اطمینان از کیفیت بالای آن همین حالا تهیه کنید.

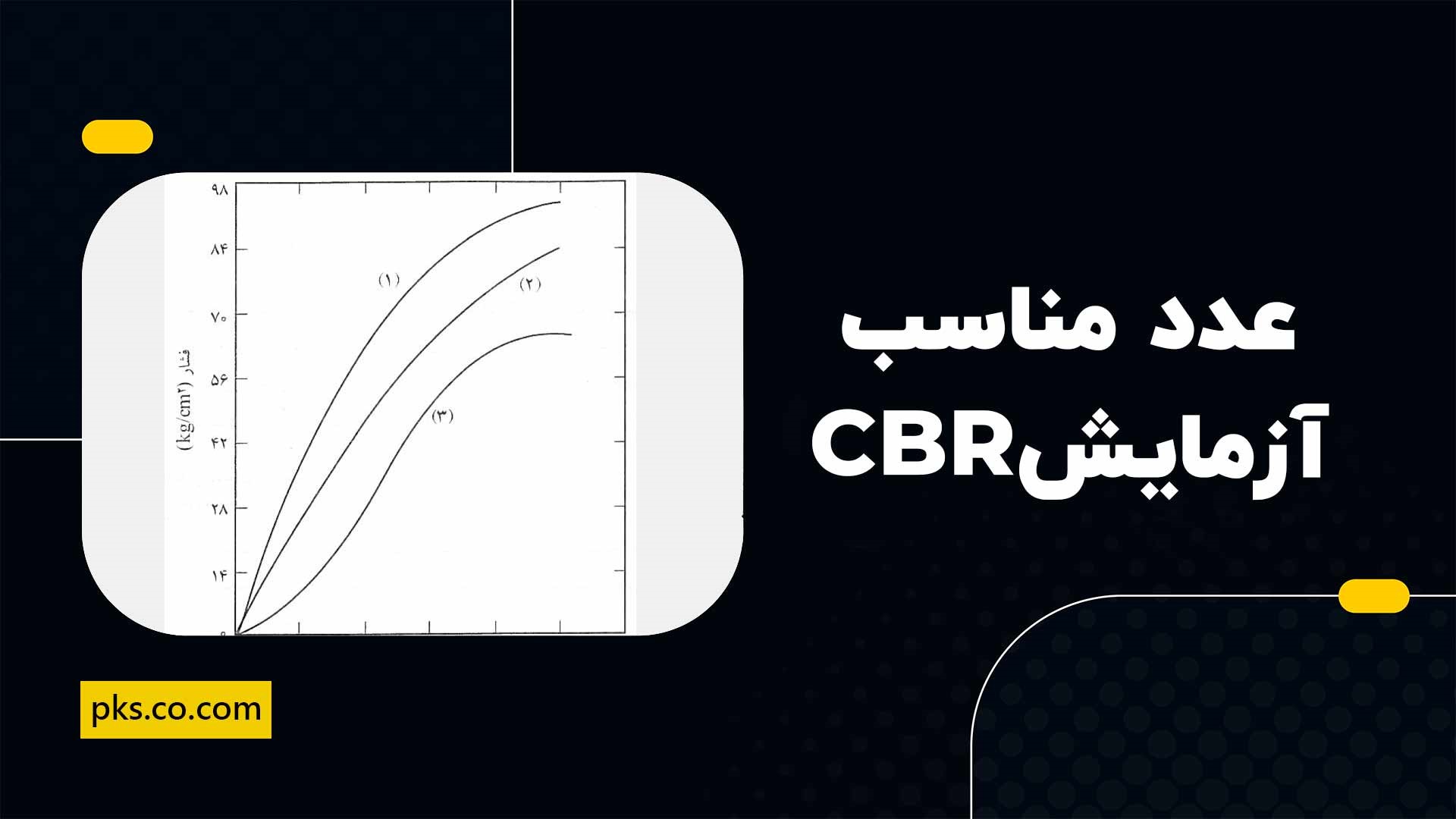

عدد CBR مناسب چند است؟

عدد سی بی ار مناسب به نوع کاربری خاک و لایه‌ای که در آن استفاده می‌شود بستگی دارد و نمی‌توان یک مقدار ثابت برای همه پروژه‌ها در نظر گرفت.

 به‌طور کلی، هرچه مقدار CBR بالاتر باشد، مقاومت خاک در برابر بار گذاری بیشتر و عملکرد آن بهتر خواهد بود. در لایه خاک بستر، مقادیر کمتر از ۵ درصد نشان‌دهنده خاک ضعیف است که معمولا نیاز به بهسازی دارد، در حالی که بازه ۵ تا ۱۰ درصد وضعیت متوسط و مقادیر بالاتر از ۱۰ درصد شرایط قابل قبولی را نشان می‌دهد.

برای لایه زیر اساس، معمولا CBR بین ۲۰ تا ۳۰ درصد مناسب ارزیابی می‌شود و می‌تواند پاسخگوی بارهای ترافیکی معمول باشد. در لایه اساس نیز به دلیل تحمل بارهای سنگین تر، CBR بالاتر از ۵۰ درصد توصیه می‌شود.

 به‌صورت تجربی در پروژه‌های راه‌سازی، خاک‌هایی با CBR کمتر از ۳ درصد نامناسب، بین ۳ تا ۷ درصد ضعیف تا متوسط، ۷ تا ۱۵ درصد قابل قبول و مقادیر بالاتر از ۱۵ درصد خوب و مناسب در نظر گرفته می‌شوند.

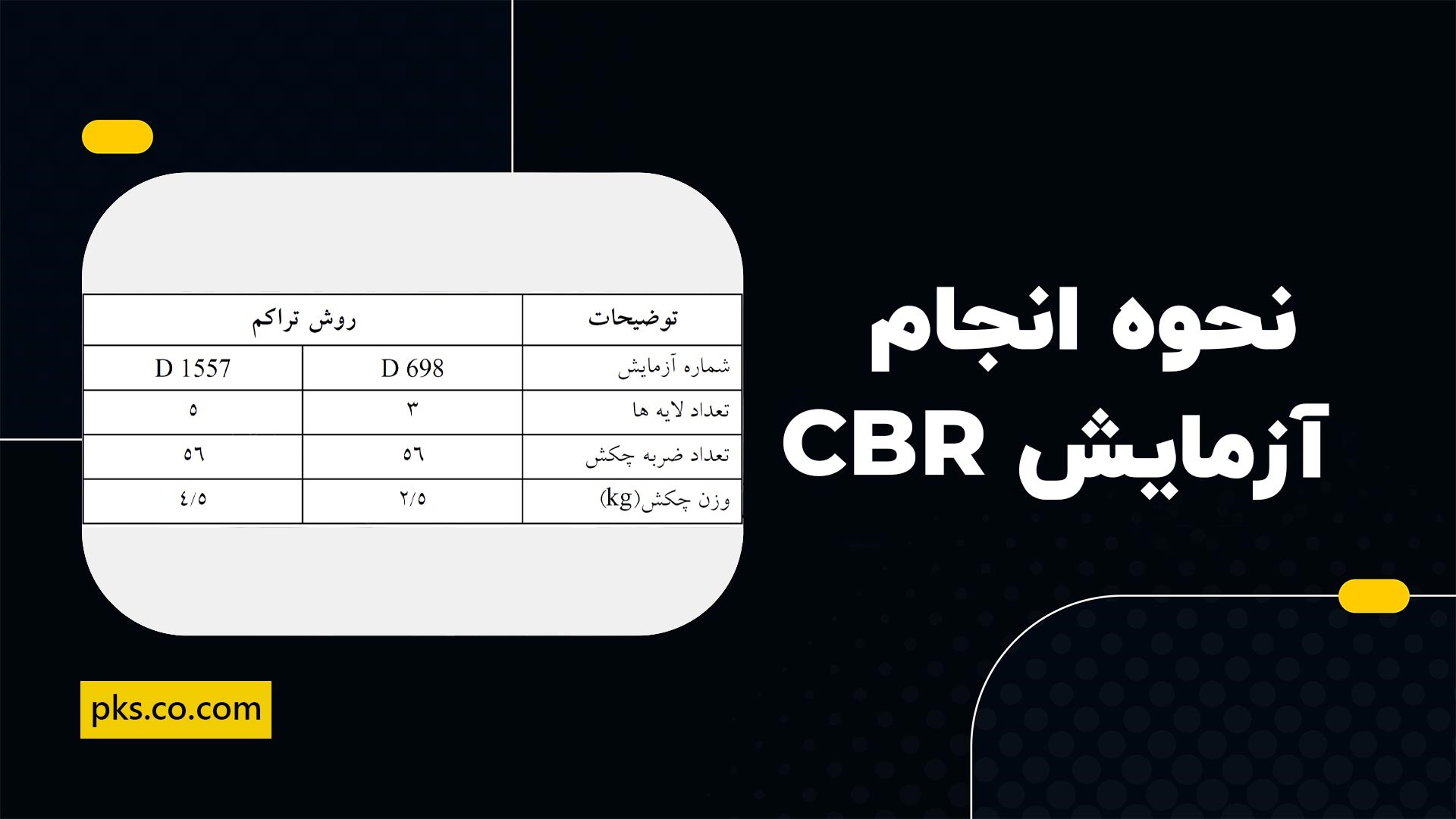

نحوه انجام آزمایش CBR

آزمایش CBR به منظور تعیین مقاومت و ظرفیت باربری خاک انجام می‌شود و شامل دو حالت نمونه خشک و نمونه اشباع است. مراحل انجام این آزمایش به شرح زیر می‌باشد:

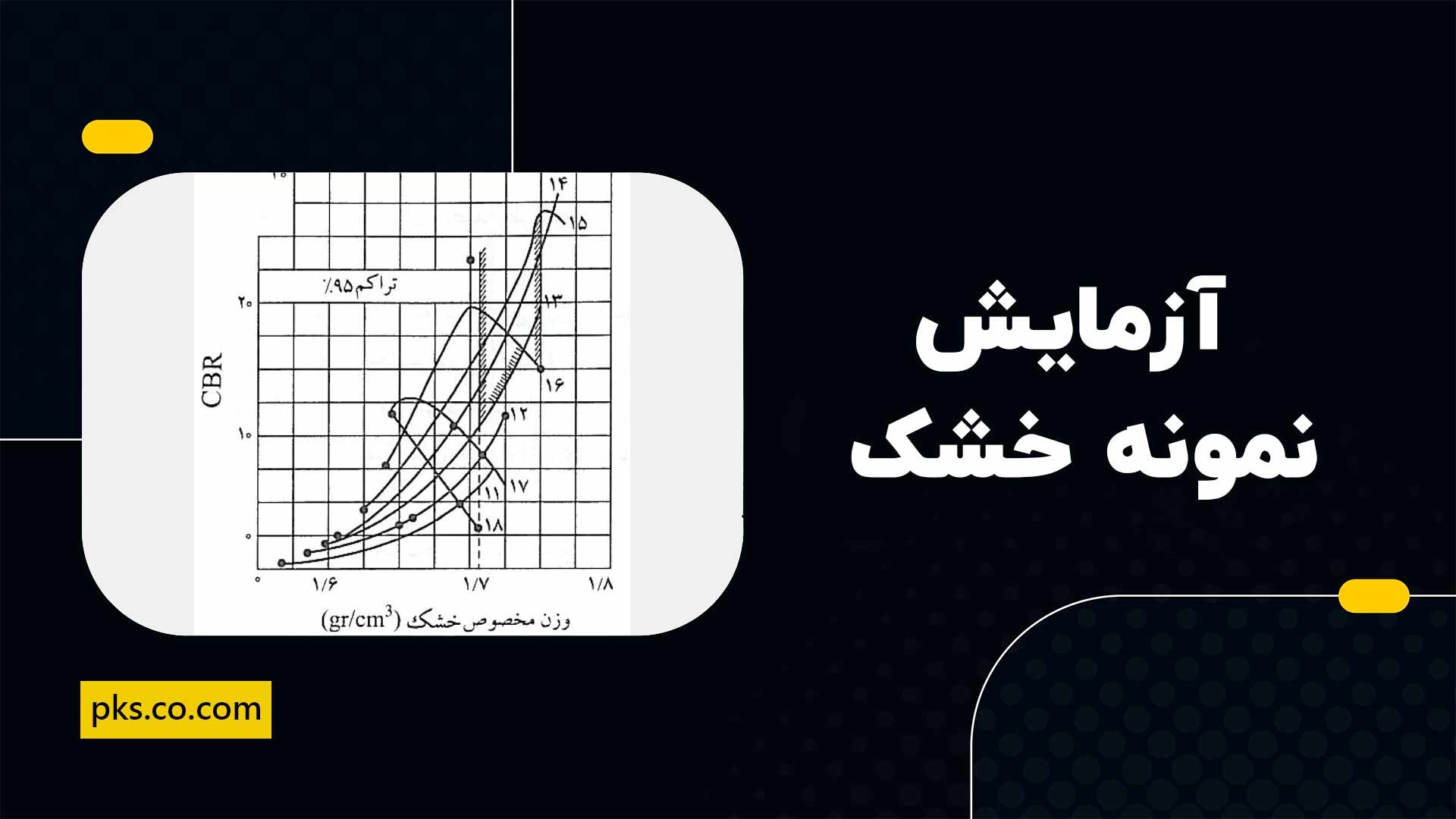

آزمایش نمونه خشک

در آزمایش روی نمونه خشک، ابتدا حدود ۵٫۵ کیلوگرم خاک از الک ۱۹ میلی‌متر عبور داده می‌شود. در صورت لزوم، خاک مطابق روش‌های استاندارد اصلاح می‌گردد.

پیش از انجام عملیات تراکم، مقدار مناسبی از خاک برای تعیین درصد رطوبت اولیه برداشت می‌شود. سپس خاک با رطوبت بهینه حاصل از آزمایش‌های تراکم آماده شده و در قالب مخصوص آزمایش CBR متراکم می‌گردد.

 پس از پایان تراکم، قالب حاوی نمونه وزن شده و سرباری با وزن بیش از ۴٫۵ کیلوگرم بر روی آن قرار داده می‌شود.

در ادامه، قالب بر روی دستگاه CBR نصب شده و با تنظیم مکانیزم دستگاه، نمونه به آرامی بالا آورده می‌شود تا پیستون متصل به رینگ نیرو با سطح نمونه در تماس قرار گیرد.

در این مرحله، گیج های نفوذ سنج و نیروسنج تنظیم و روی صفر قرار داده می‌شوند. سپس دستگاه با سرعت یکنواخت ۱٫۲ میلی‌متر در دقیقه به حرکت درآمده و مقدار نیروی لازم برای نفوذ پیستون در فواصل زمانی یک‌دقیقه‌ای قرائت و ثبت می‌شود.

 این فرآیند تا رسیدن عمق نفوذ پیستون به ۱۲٫۵ میلی‌متر، که معادل حدود ۱۵ دقیقه زمان آزمایش است، ادامه می‌یابد. پس از اتمام آزمایش، از بخش‌های بالایی، میانی و پایینی نمونه، نمونه‌هایی جداگانه به منظور تعیین درصد رطوبت نهایی برداشت می‌شود.

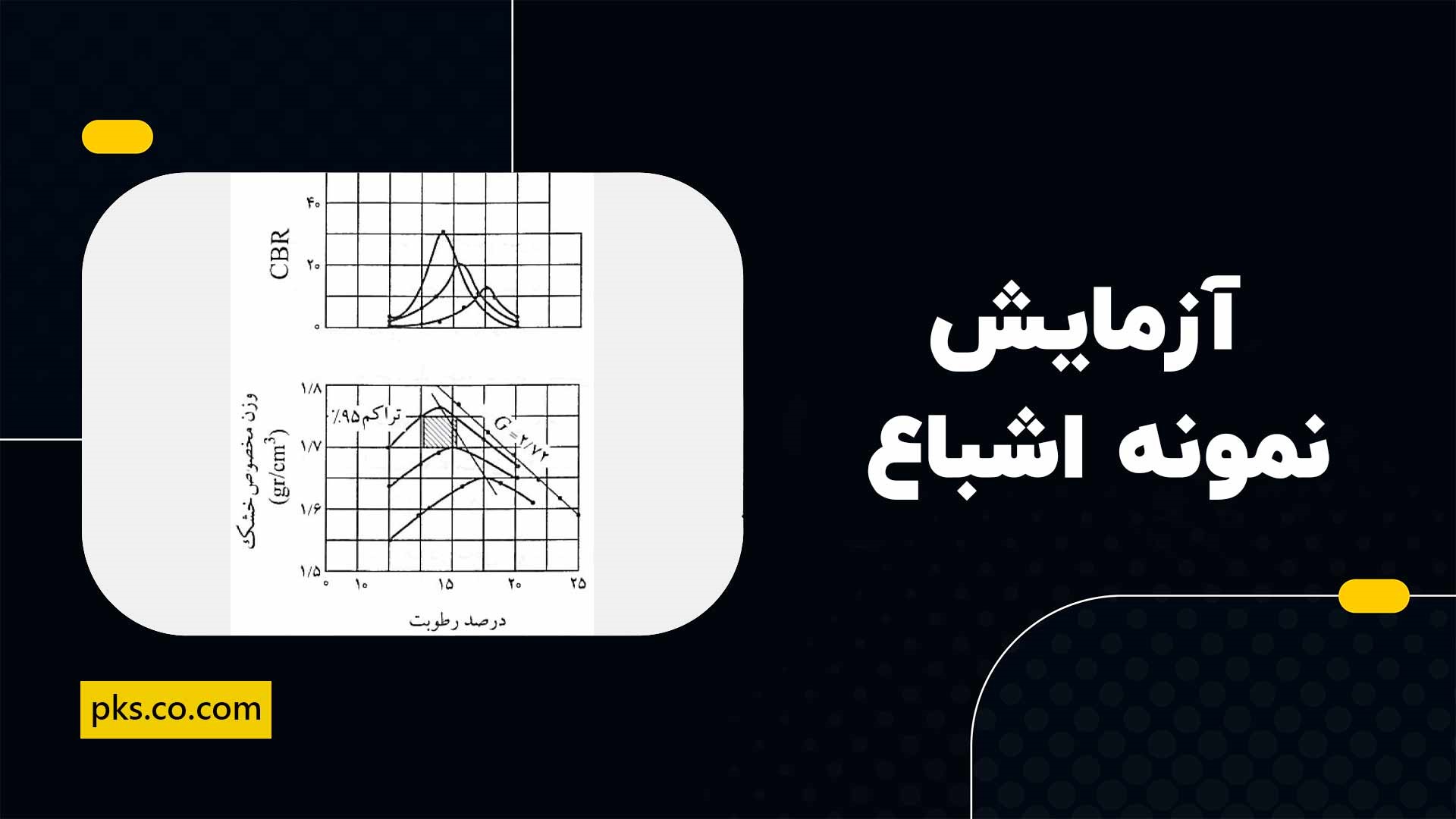

آزمایش نمونه اشباع

آزمایش روی نمونه اشباع نیز با متراکم کردن نمونه خاک به روش مشابه آغاز می‌گردد. پس از آن، قالب حاوی خاک وزن شده و صفحه مشبک بر روی آن قرار می‌گیرد.

وزنه های سربار به میزان ۴٫۵ کیلوگرم بر روی نمونه اعمال شده و یک کاغذ صافی بین خاک و صفحه قرار داده می‌شود تا از چسبیدن خاک به صفحه جلوگیری گردد. سپس حلقه تورم سنج نصب شده و نمونه به‌طور کامل در مخزن آب غوطه‌ور می‌شود.

در این مرحله، شاخص تورم سنج در تماس با صفحه قرار گرفته و پس از تنظیم بر روی صفر، اندازه‌گیری تورم آغاز می‌شود. قرائت های تورم در فواصل زمانی مشخص شامل صفر، ۱، ۲، ۸، ۱۲، ۲۴، ۳۶، ۴۸، ۷۲ و ۹۶ ساعت ثبت می‌گردد.

پس از گذشت ۹۶ ساعت، نمونه از مخزن آب خارج شده، وزنه های سربار و صفحه مشبک برداشته می‌شود و حدود ۱۵ دقیقه زمان داده می‌شود تا آب اضافی از نمونه زهکشی گردد.

 سپس قالب به همراه نمونه وزن شده و مراحل نفوذ پیستون مشابه آزمایش نمونه خشک انجام می‌شود. در بخش محاسبات، تنش نفوذ پیستون بر حسب پوند بر اینچ مربع محاسبه شده و منحنی تنش–نفوذ ترسیم می‌گردد.

در برخی موارد، بخش ابتدایی منحنی دارای تقعر غیرواقعی است که می‌تواند ناشی از ناهمواری سطح نمونه یا شرایط نامناسب آزمایش باشد.

 در این شرایط، لازم است منحنی تصحیح شود؛ بدین صورت که قسمت خطی منحنی امتداد داده می‌شود تا محور افقی را قطع نماید. این نقطه به‌عنوان مبدأ جدید مختصات در نظر گرفته شده و محاسبات بر اساس آن انجام می‌شود.

 در صورتی که منحنی دارای نقطه عطف مشخص باشد، از نقطه‌ای با بیشترین شیب، خط مماس بر منحنی رسم می‌شود تا محور افقی را قطع کند که این نقطه نیز به‌عنوان مبدأ جدید مختصات تلقی می‌گردد.

عوامل تاثیر گذار بر آزمایش سی بی آر

آزمایش سی بی ار به منظور سنجش مقاومت خاک در برابر فشار و تعیین ظرفیت بارگذاری آن انجام می‌شود. عوامل مختلفی می‌توانند نتایج این آزمایش را تحت تأثیر قرار دهند که شناخت آن‌ها برای تحلیل دقیق خاک اهمیت دارد.

نوع خاک

ترکیب ذرات خاک مانند شن، ماسه و رس باعث تغییر رفتار خاک تحت بار می‌شود. خاک‌های با دانه بندی مناسب مقاومت بیشتری دارند و CBR بالاتری نشان می‌دهند.

درصد رطوبت خاک

میزان آب موجود در خاک تأثیر مستقیمی بر مقاومت نمونه دارد. رطوبت بیش از حد یا کم باعث کاهش مقاومت و تغییر مقادیر CBR می‌شود.

چگالی خاک (تراکم خاک)

هرچه خاک متراکم تر باشد، مقاومت بیشتری در برابر نفوذ فشار نشان می‌دهد. تراکم مناسب باعث افزایش مقدار CBR و ثبات بیشتر سازه می‌شود.

اندازه و شکل نمونه

ابعاد و نحوه آماده‌سازی نمونه آزمایش می‌تواند نتایج را تحت تأثیر قرار دهد. نمونه‌های غیر استاندارد ممکن است CBR پایین‌تری نشان دهند.

نوع و میزان تثبیت ‌کننده‌ها

افزودن مواد تثبیت کننده مثل سیمان یا آهک می‌تواند مقاومت خاک را افزایش دهد. این مواد باعث استحکام بیشتر خاک و بالا رفتن مقدار CBR می‌شوند.

زمان و شرایط آزمایش

دما، رطوبت محیط و مدت نگهداری نمونه قبل از آزمایش می‌تواند نتایج را تغییر دهد. شرایط کنترل شده برای گرفتن نتایج دقیق ضروری است.

در نهایت، توجه به این عوامل هنگام انجام آزمایش CBR کمک می‌کند تا نتایج دقیق‌تری به دست آید و تصمیم‌گیری‌های مهندسی برای طراحی مسیرها و پی‌ها با اطمینان ط صورت گیرد.

 پارامترهای مقاومتی به‌دست‌آمده از آزمایش سه محوری ، مانند چسبندگی و زاویه اصطکاک داخلی، به مهندسین کمک می‌کند نتایج CBR را علمی تر تحلیل و در طراحی روسازی تصمیم گیری دقیق‌تری داشته باشند. برای آشنایی کامل با کاربردهای تخصصی آن، مقاله آزمایش سه محوری خاک را در بخش وبلاگ پی خاک سنگ مطالعه کنید.

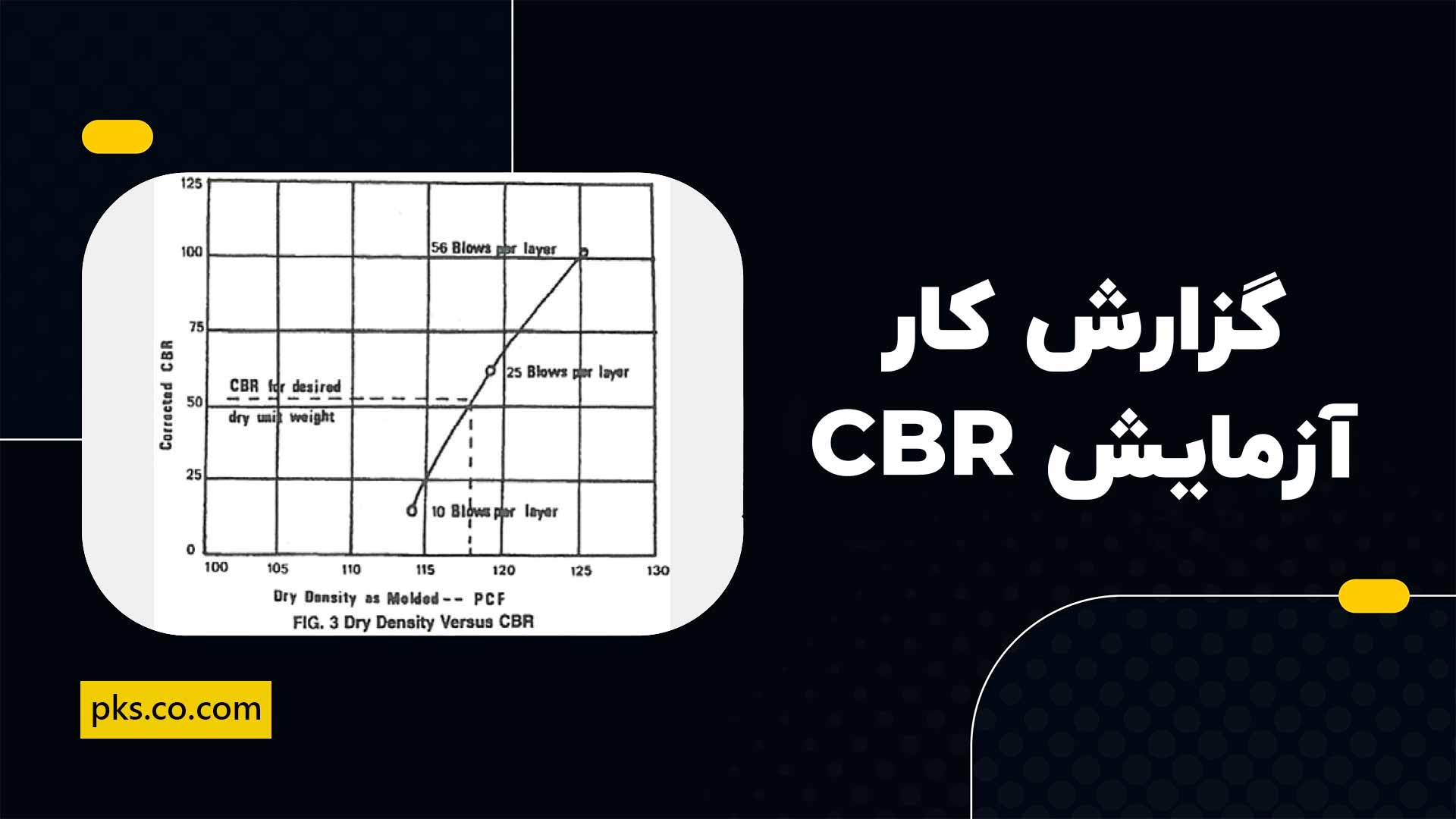

گزارش کار آزمایش سی بی آر خاک

گزارش کار آزمایش باید به شرح زیر باشد:

عنوان آزمایش

عنوان باید به‌صورت دقیق و واضح بیان کند که آزمایش انجام شده CBR خاک است. این عنوان در بالای گزارش نوشته می‌شود و به خواننده اطلاع می‌دهد که هدف بررسی مقاومت خاک برای طراحی روسازی است.

تاریخ انجام آزمایش

ثبت تاریخ انجام آزمایش اهمیت دارد زیرا شرایط خاک و محیط ممکن است با گذشت زمان تغییر کند. این بخش شامل روز، ماه و سال آزمایش است تا مرجع دقیقی برای مستند سازی باشد.

هدف آزمایش

در این قسمت توضیح داده می‌شود که آزمایش با چه هدفی انجام شده است، معمولا برای تعیین مقاومت خاک زیر روسازی یا مقایسه کیفیت خاک برای طراحی جاده یا مسیرهای بارگذاری.

تجهیزات و وسایل مورد نیاز

شامل فهرستی از ابزارها و وسایل آزمایشگاهی است، مثل قالب CBR، پیستون، ترازو، دستگاه فشارسنج و سایر تجهیزات لازم. این بخش نشان می‌دهد که آزمایش با چه ابزارهایی انجام شده است.

شرح نمونه و محل برداشت

مشخصات نمونه خاک مانند نوع، دانه بندی، رطوبت و محل برداشت ذکر می‌شود. این اطلاعات کمک می‌کند تا شرایط خاک و تأثیر آن بر نتایج آزمایش قابل تحلیل باشد.

روش آزمایش

مراحل انجام آزمایش به‌طور گام‌به‌گام توضیح داده می‌شود، از آماده‌سازی نمونه و متراکم سازی گرفته تا اشباع، بارگذاری و ثبت نفوذ. این بخش تضمین می‌کند که آزمایش قابل تکرار باشد.

منحنی‌ها و جداول نتایج

نتایج بارگذاری و میزان نفوذ در قالب جدول و نمودار نمایش داده می‌شود. این نمودارها کمک می‌کنند تا روند عملکرد خاک به‌صورت بصری و عددی تحلیل شود.

محاسبات

محاسبه درصد CBR بر اساس داده‌های ثبت شده انجام می‌شود. همچنین می‌توان سایر محاسبات مرتبط با مقاومت و طراحی روسازی را در این بخش ارائه کرد.

عوامل مؤثر بر نتیجه

عواملی مانند رطوبت خاک، نوع خاک، میزان متراکم سازی، دما و زمان آزمایش بر نتایج تأثیر می‌گذارند و در این بخش ذکر می‌شوند تا تفسیر داده‌ها دقیق‌تر باشد.

نتایج آزمایش تک محوری می‌تواند برآوردی از مقاومت فشاری خاک ارائه دهد که در تحلیل و تفسیر بهتر نتایج آزمایش CBR و ارزیابی ظرفیت باربری بستر بسیار مفید است. برای درک ارتباط دقیق‌تر این آزمون با طراحی ژئوتکنیکی، مقاله آزمایش تک محوری خاک را در پی خاک سنگ بخوانید.

نتیجه‌گیری

بر اساس داده‌ها و محاسبات، نتیجه کلی درباره مقاومت خاک ارائه می‌شود. معمولا پیشنهاداتی هم برای طراحی روسازی یا نیاز به بهسازی خاک در این بخش بیان می‌شود.

مراجع

منابع مورد استفاده برای روش آزمایش یا استانداردها در این بخش ذکر می‌شوند. این کار اعتبار علمی گزارش را افزایش می‌دهد و امکان بررسی جزئیات بیشتر را فراهم می‌کند.

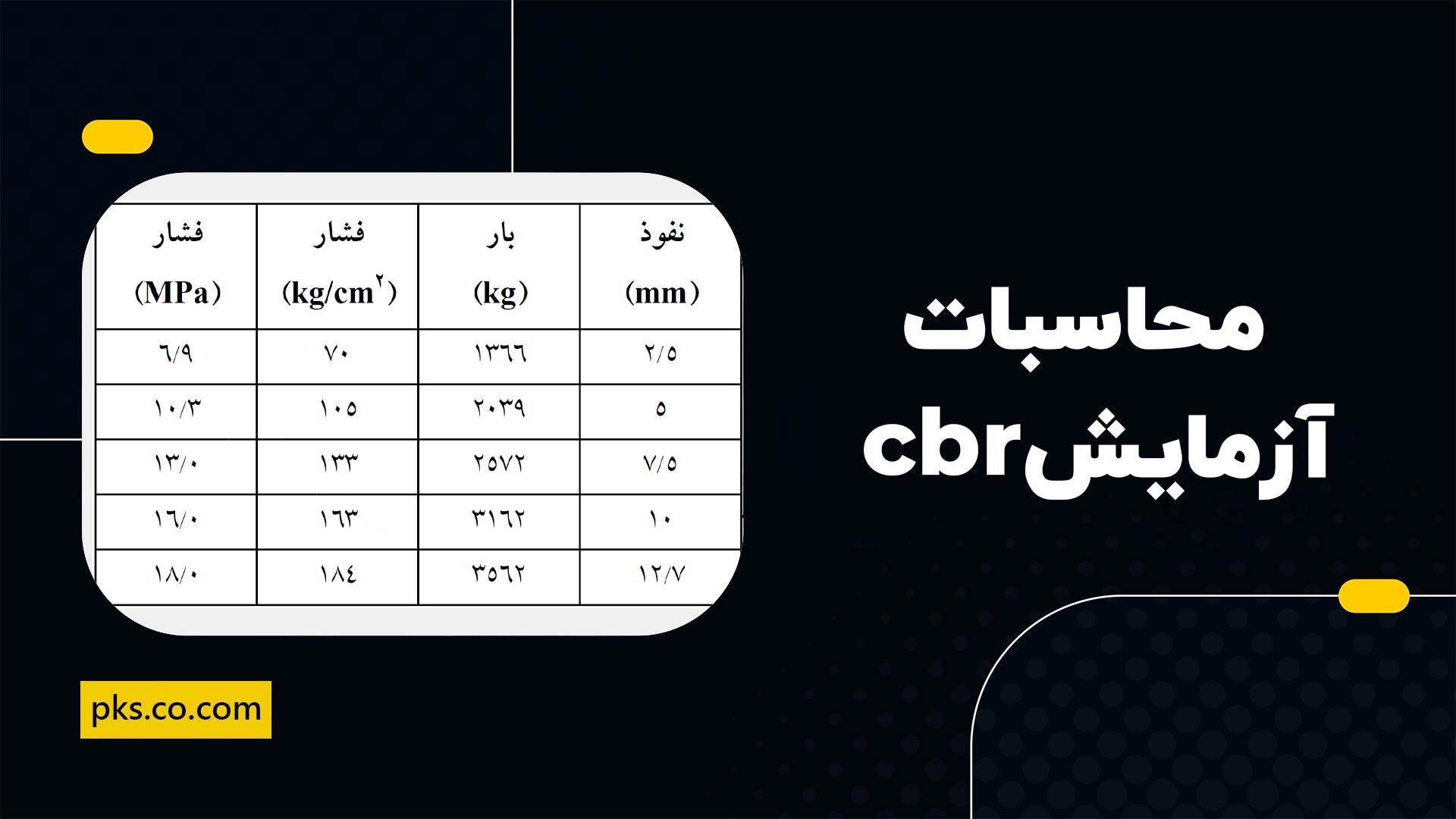

محاسبات آزمایش cbr

محاسبات آزمایش CBR (California Bearing Ratio) به منظور تعیین مقاومت خاک در برابر بارگذاری و ارزیابی ظرفیت باربری آن انجام می‌شود و از اهمیت بالایی در طراحی روسازی راه‌ها برخوردار است.

 این آزمایش امکان تعیین مقاومت خاک به‌صورت عددی را فراهم می‌کند و مهندسین می‌توانند بر اساس آن ضخامت مناسب لایه‌های زیرین روسازی را مشخص نمایند.

در این فرآیند، ابتدا نمونه خاک در شرایط مشخص آماده می‌شود و با پیستون استاندارد بار بر آن اعمال می‌گردد. مقدار بار واقعی وارد شده و میزان نفوذ پیستون در هر مرحله ثبت می‌شود.

 سپس با استفاده از نسبت بار نمونه به بار استاندارد، درصد CBR محاسبه می‌شود. معمولا بار مورد نیاز برای نفوذ های ۲٫۵ میلی‌متر و ۵ میلی‌متر با بار استاندارد مقایسه می‌گردد و درصد CBR برای هر مرحله به دست می‌آید.

پس از محاسبه درصد های مختلف، بیشترین مقدار یا میانگین آن‌ها به عنوان CBR نهایی خاک در نظر گرفته می‌شود. در این مرحله، معمولا پرسیده می‌شود: عدد CBR مناسب چند است؟ این عدد بسته به نوع پروژه و شرایط خاک متفاوت است، اما به طور کلی برای خاک طبیعی مسیر اصلی راه‌ها حدود ۸ تا ۱۲ درصد و برای خاک متراکم یا لایه‌های روسازی بالشتکی، بیش از ۳۰ درصد در نظر گرفته می‌شود.

به صورت خلاصه، محاسبات CBR عبارت است از مقایسه بار واقعی خاک با بار استاندارد و تبدیل آن به درصد تا مقاومت خاک به صورت عددی مشخص شود و طراحی روسازی بر اساس آن انجام گیرد.

کلام پایانی

در پایان، آزمایش CBR خاک ابزاری حیاتی برای ارزیابی مقاومت خاک در پروژه‌های عمرانی است و نتایج آن، پایه‌ای مطمئن برای طراحی سازه‌های راه و بستر های مهندسی فراهم می‌کند. رعایت دقیق روش‌ها و تحلیل درست داده‌ها، تضمین‌کننده‌ دوام و ایمنی پروژه‌های عمرانی خواهد بود.

سوالات متداول

• چقدر زمان برای انجام یک آزمایش CBR لازم است؟
• بسته به نوع خاک و آماده‌سازی نمونه، معمولا‌ بین ۴ تا ۶ ساعت برای آزمایش استاندارد نیاز است.
• چرا انجام آزمایش CBR اهمیت دارد؟
• انجام این آزمایش باعث می‌شود مهندسین میزان استحکام و مقاومت خاک را دقیق‌تر ارزیابی کنند و بتوانند ضخامت مناسب لایه‌های روسازی و نوع مصالح لازم برای ساخت جاده یا باند فرودگاه را تعیین کنند.
• آزمایش CBR در آزمایشگاه انجام می‌شود یا در محل پروژه؟
• این آزمایش هم در آزمایشگاه و هم در محل پروژه (Field CBR) قابل انجام است. آزمایشگاه کنترل دقیق‌تری بر شرایط دارد، اما آزمایش در محل، شرایط واقعی خاک و تأثیر عوامل محیطی را بهتر نشان می‌دهد.
• چه نوع خاک‌هایی معمولا عدد CBR پایین‌تری دارند؟
• خاک‌های رسی و نرم به دلیل ساختار ریز دانه و نگهداری بیشتر رطوبت، معمولا عدد CBR پایین‌تری دارند؛ در حالی‌که خاک‌های دانه‌ای مانند شن و ماسه مقاومت بیشتری نشان می‌دهند.
