تجهیزات آزمایشگاه آسفالت

تجهیزات آزمایشگاه آسفالت مانند دستگاه Marshall، دستگاه تراکم، ماشین آسفالت گرم کن و دستگاه نفوذ پذیری، ستون فقرات کنترل کیفیت در صنعت راه سازی محسوب می‌شوند. این ابزارها به مهندسین امکان می‌دهند تا خواص فیزیکی و مکانیکی آسفالت را دقیقا بررسی کنند و از استاندارد بودن مواد و اجرای صحیح پروژه‌ها اطمینان حاصل نمایند.

 با استفاده از این تجهیزات، آزمایشگاه‌های آسفالت قادرند نمونه‌ها را تحت شرایط کنترل شده آزمایش کنند و نتایج قابل اعتماد و کاربردی برای بهبود دوام و ایمنی راه‌ها ارائه دهند.

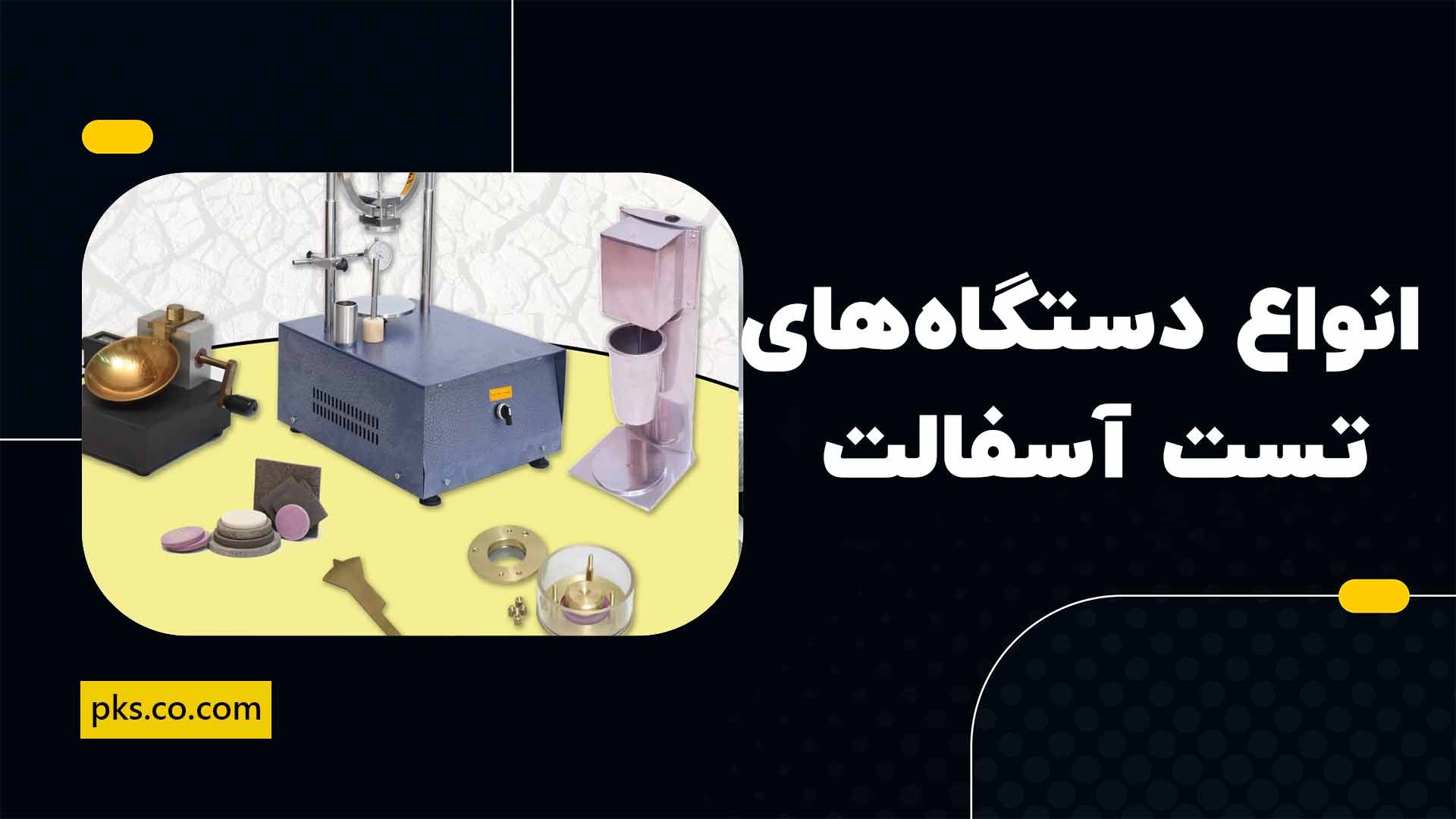

انواع دستگاه‌ های تست آسفالت

برای راه‌اندازی و بهره‌برداری یک آزمایشگاه آسفالت، شناخت دقیق تجهیزات و نحوه عملکرد آن‌ها بسیار حیاتی است. این دستگاه‌ها نه تنها خواص فیزیکی و مکانیکی قیر و مخلوط آسفالتی را ارزیابی می‌کنند، بلکه تضمین می‌کنند که مواد مصرفی در پروژه‌های راه‌سازی مطابق استانداردها بوده و دوام طولانی‌ مدت دارند. در ادامه به انواع دستگاه های آزمایشگاه آسفالت می‌پردازیم.

• دستگاه مارشال (Marshall Stability & Flow)
• ویسکومتر قیر (Viscometer)
• نفوذسنج قیر (Penetrometer)
• دستگاه تعیین درصد قیر (Bitumen Content Tester)

دستگاه مارشال (Marshall Stability & Flow)

این دستگاه برای تعیین پایداری و جریان مخلوط آسفالت به کار می‌رود. در این آزمایش، نمونه‌های استوانه‌ای آسفالت با ابعاد مشخص تهیه شده و تحت بارگذاری فشاری قرار می‌گیرند تا مقاومت فشاری آن‌ها اندازه‌گیری شود.

علاوه بر مقاومت، میزان تغییر شکل یا جریان نمونه نیز ثبت می‌گردد. نتایج این آزمایش برای تعیین درصد قیر بهینه، طراحی مخلوط و پیش بینی رفتار آسفالت در شرایط ترافیکی و دمایی مختلف استفاده می‌شود.

ویسکومتر قیر (Viscometer)

این دستگاه گرانروی یا مقاومت جریان قیر در دماهای مختلف را اندازه‌گیری می‌کند. گرانروی قیر نقش مهمی در انتقال و پخش یکنواخت آن در مخلوط آسفالتی دارد و تعیین دقیق آن به کنترل کیفیت تولید و اجرای آسفالت کمک خواهد کرد.

ویسکومتر معمولا برای قیرهای معمولی و اصلاح شده (Modified Bitumen) استفاده می‌شود و نتایج آن در انتخاب تجهیزات گرم کردن و اختلاط قیر و سنگدانه نیز اهمیت دارد.

نفوذسنج قیر (Penetrometer)

این دستگاه میزان سختی یا نرمی قیر را با نفوذ یک سوزن استاندارد به نمونه قیر در دمای مشخص اندازه‌گیری می‌کند. نتایج نفوذسنج برای طبقه‌بندی قیر، انتخاب قیر مناسب بر اساس شرایط اقلیمی و طراحی مخلوط آسفالتی کاربرد دارد. قیرهای نرم‌تر برای مناطق سرد و قیرهای سخت‌تر برای مناطق گرم استفاده می‌شوند.

دستگاه تعیین درصد قیر (Bitumen Content Tester)

مشابه استخراج قیر، این دستگاه مقدار قیر موجود در مخلوط آسفالت را به‌ طور دقیق محاسبه می‌کند. درصد صحیح قیر برای ایجاد چسبندگی مناسب بین قیر و سنگدانه، جلوگیری از ترک خوردگی و افزایش دوام آسفالت حیاتی است.

تجهیزات اصلی آزمایشگاه آسفالت

تجهیزات آزمایشگاه آسفالت برای کنترل کیفیت و انجام آزمون‌های فنی روی قیر، مصالح سنگی و مخلوط آسفالتی مورد استفاده قرار می‌گیرد. این آزمایشگاه باید مجهز به دستگاه‌ها و ابزارهایی باشد که بتوانند خواص فیزیکی، مکانیکی و شیمیایی مواد را با دقت بالا اندازه‌گیری کنند.

تجهیزات بسته به نوع فعالیت آزمایشگاه (پایه، پروژه‌ای یا مرجع) متفاوت است اما موارد زیر جزو تجهیزات اصلی و ضروری هر آزمایشگاه آسفالت محسوب می‌شوند. لوازم تست آسفالت عبارتند از:

• قالب و چکش مارشال
• ویسکومتر قیر
• دستگاه نفوذ پذیری قیر (Penetrometer)
• دستگاه نقطه نرمی (Softening Point)
• دستگاه تعیین نقطه اشتعال (Flash Point)
• حمام آب گرم (Water Bath)
• دستگاه استخراج قیر (Centrifuge Extractor)
• پیکنومتر و بالن چگالی
• دماسنج و ترمومتر دیجیتال

راهنمای تاسیس تجهیزات آزمایشگاه آسفالت

برای تاسیس آزمایشگاه تجهیزات آسفالت، ابتدا باید نوع فعالیت خود را مشخص کنید؛ اینکه آزمایشگاه شما پایه، پروژه‌ای یا مرجع باشد. سپس شرکت خود را با موضوع فعالیت مرتبط ثبت کرده و مجوزهای لازم را از سازمان استاندارد یا اداره کل راه و شهرسازی دریافت کنید.

بعد از آن باید فضای مناسبی با تهویه، برق سه فاز و ایمنی کافی آماده کنید. تجهیزات اصلی شامل دستگاه مارشال، آون، ترازو دقیق، سافتنینگ پوینت، ویسکومتر، پیکنومتر و وسایل نمونه گیری قیر و مصالح است. نیروی انسانی شامل مهندس عمران یا راه سازی، تکنسین آزمایشگاه و کارشناس کنترل کیفیت خواهد بود.

الزامات تاسیس آزمایشگاه آسفالت استاندارد

برای تاسیس آزمایشگاه آسفالت استاندارد، باید مجوزهای لازم از سازمان ملی استاندارد و وزارت راه دریافت شود و مدیر فنی دارای مدرک مرتبط با مهندسی عمران یا راه سازی باشد. محل آزمایشگاه باید از نظر فضا، تهویه و ایمنی مناسب و دارای بخش‌های مجزای آماده‌سازی، آزمایش و ثبت نتایج باشد.

تجهیزات آزمایش مانند دستگاه مارشال، ویسکوزی ‌متر، ترازوی دقیق و آون باید بر اساس استانداردهای ملی و بین‌المللی تهیه و کالیبره شوند. رعایت سیستم مدیریت کیفیت طبق ISO/IEC 17025 برای اطمینان از دقت نتایج ضروری است. کارکنان باید آموزش دیده و صلاحیت‌دار باشند و دستورالعمل‌های کاری (SOP) برای هر آزمایش تدوین شود.

هزینه تجهیز آزمایشگاه آسفالت

هزینه تجهیزات آزمایشگاه آسفالت بسته به نوع تجهیزات، ظرفیت مورد نیاز و سطح کار متفاوت است. برای یک آزمایشگاه پایه شامل دستگاه مارشال، ترازوهای دقیق، گرمخانه، الک‌ها و وسایل نمونه ‌برداری، معمولا بین ۲ تا ۵ میلیارد تومان هزینه نیاز است.

در صورت افزودن تجهیزات پیشرفته‌تر مانند دستگاه جک بارگذاری خودکار، ویسکومتر قیر و سیستم‌های دیجیتال کنترل کیفی، هزینه ممکن است تا ۸ میلیارد تومان یا بیشتر افزایش یابد. همچنین هزینه‌های جانبی مانند آماده‌سازی فضا، تهویه و کالیبراسیون تجهیزات حدود ۱۰ تا ۱۵ درصد مبلغ کل را شامل می‌شود.

برای دریافت مشاوره دقیق‌تر در زمینه انتخاب تجهیزات مناسب و برآورد هزینه‌ها، پیشنهاد می‌شود با کارشناسان سایت پی خاک سنگ تماس بگیرید تا شما را به ‌صورت تخصصی راهنمایی کنند.

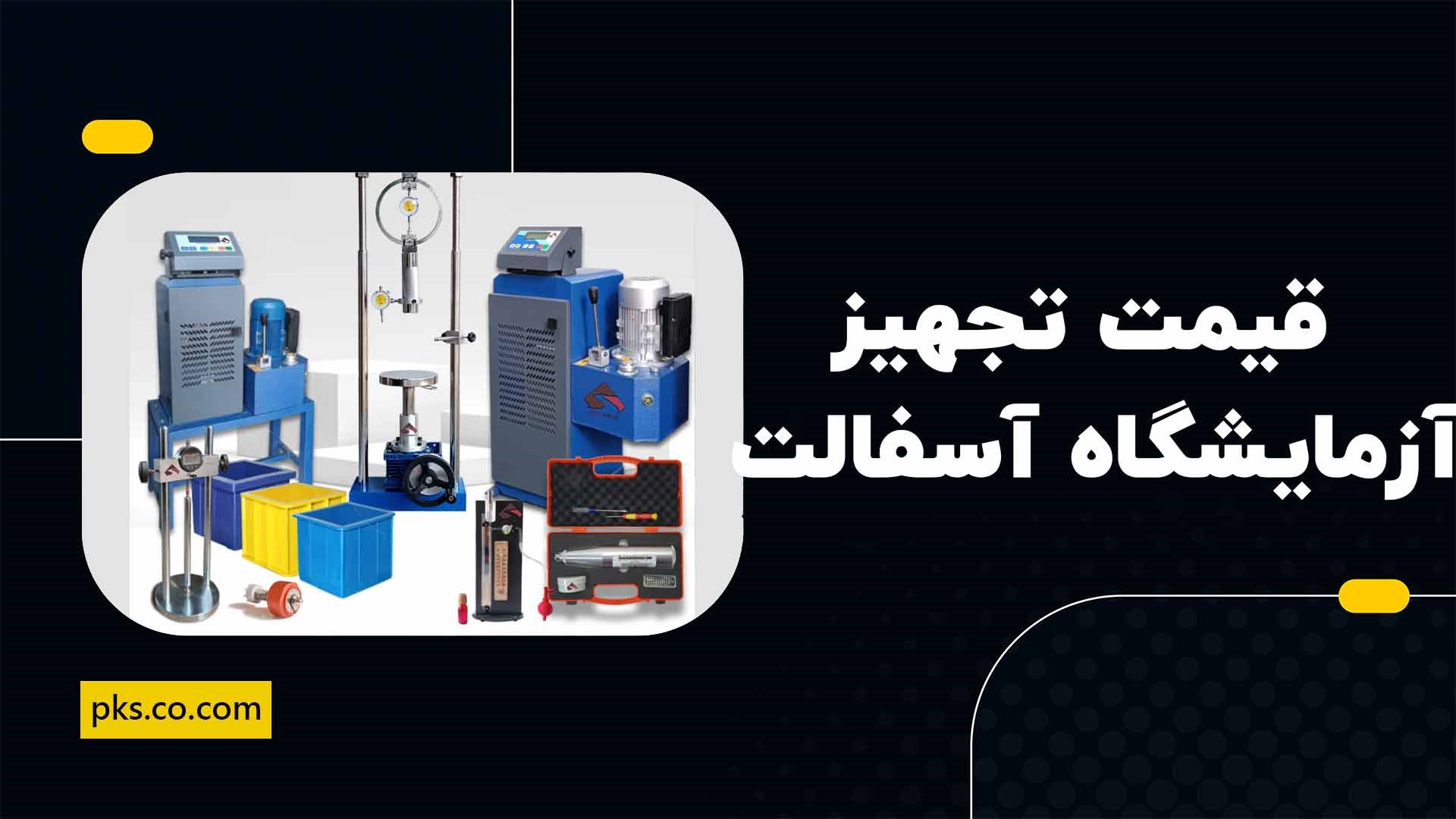

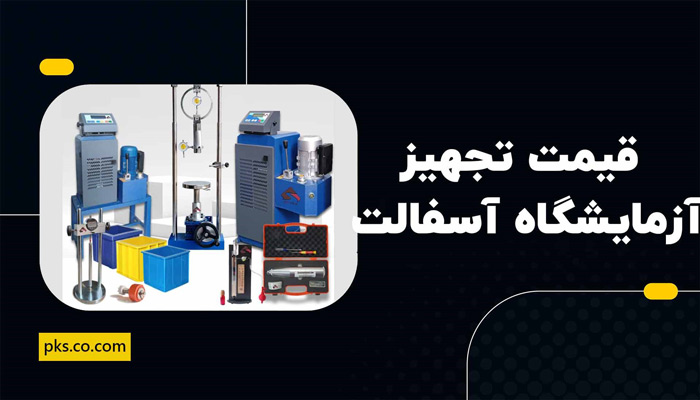

قیمت تجهیز آزمایشگاه آسفالت

قیمت تجهیز آزمایشگاه آسفالت یکی از مهم‌ترین مسائل برای مهندسین و مدیران پروژه‌های راه‌سازی است. این تجهیزات، از دستگاه‌های ساده تا سیستم‌های پیشرفته، نقش مستقیم در دقت آزمایش‌ها و کیفیت آسفالت دارند و انتخاب درست آن‌ها می‌تواند موجب صرفه‌جویی در هزینه و افزایش کارایی آزمایشگاه شود.

شناخت عوامل تاثیرگذار بر قیمت، به تصمیم گیری بهتر، بودجه بندی دقیق و خرید هوشمندانه کمک می‌کند. عوامل موثر بر قیمت تجهیزات تست غیرمخرب آسفالت عبارتند از:

نوع و گستره تجهیزات

تجهیزات آزمایشگاه آسفالت انواع مختلفی دارند؛ از دستگاه‌های ساده مانند ترازو و دستگاه نفوذپذیری گرفته تا تجهیزات پیشرفته مانند دستگاه Marshall، دستگاه تراکم و سیستم‌های اندازه‌گیری دیجیتال. هر چه وسیله پیچیده‌تر باشد و آزمایش‌های بیشتری را پوشش دهد، قیمت آن بالاتر خواهد بود. تجهیزات تخصصی معمولاً شامل کنترل دما، فشار و ثبت داده هستند و برای پروژه‌های بزرگ و حساس ضروری‌اند.

سطح اتوماسیون و فناوری به کار رفته

تجهیزات آزمایشگاهی می‌توانند دستی، نیمه‌خودکار یا کاملاً اتوماتیک باشند. دستگاه‌هایی که دارای سیستم‌های دیجیتال، ثبت داده، کنترل دقیق دما و فشار یا قابلیت اتصال به شبکه و نرم‌افزارهای تحلیل هستند، نسبت به مدل‌های ساده قیمت بالاتری دارند، اما خطای انسانی را کاهش داده و سرعت و دقت آزمایش‌ها را افزایش می‌دهند.

ظرفیت و حجم کاری مورد انتظار

تجهیزاتی که برای حجم زیاد نمونه‌ها یا پروژه‌های بزرگ طراحی شده‌اند، ابعاد و قدرت بیشتری دارند و به تبع آن هزینه آن‌ها بالاتر است. برای مثال، دستگاه تراکم یا مخلوط ‌کن‌های صنعتی که قادر به پردازش نمونه‌های حجیم هستند، نسبت به نمونه‌های کوچک آزمایشگاهی گران‌تر هستند.
