نحوه انجام آزمایش لوفران

نحوه انجام آزمایش لوفران به دو صورت کلی بار ثابت و بار متغیر (افت در هد) انجام می‌شود. این آزمایش یکی از مهم‌ترین روش‌های برجا برای تعیین ضریب نفوذپذیری خاک‌ها در گمانه‌ها است که اطلاعات ارزشمندی را برای طراحی پروژه‌های عمرانی، سدسازی و گودبرداری‌ها در اختیار مهندسین ژئوتکنیک قرار می‌دهد. در ادامه به مطالب بیشتری می‌پردازیم تا پایان با ما همراه باشید.

اساس آزمایش لوفران Lefranc

اساس آزمایش لوفران بر پایه ایجاد یک جریان آب مصنوعی در یک قطعه مشخص از گمانه و سنجش واکنش خاک در برابر این جریان استوار است. این آزمایش بر مبنای قانون دارسی (Darcy’s Law) عمل می‌کند که بیانگر رابطه بین سرعت جریان آب در محیط متخلخل و گرادیان هیدرولیکی است.

با ایجاد یک حفره آزمایش در عمق مشخص و اعمال بار آبی (ثابت یا متغیر)، مقاومت هیدرولیکی توده خاک پیرامون ارزیابی می‌شود. این روش معتبرترین راهکار برای تخمین رفتار هیدرولیکی خاک‌های آبرفتی در شرایط طبیعی آن‌هاست.

انواع روش انجام آزمایش لوفران

آزمایش لوفران بسته به شرایط خاک و میزان نفوذپذیری اولیه لایه‌های مورد مطالعه، به روش‌های مختلفی انجام می‌شود. انتخاب روش مناسب برای دستیابی به دقیق‌ترین نتایج، بر عهده مهندس ناظر ژئوتکنیک است.

روش بار ثابت (Constant Head)

در این روش، با اضافه کردن مداوم آب به داخل گمانه، سطح آب در یک ارتفاع ثابت نگه داشته می‌شود. میزان آبی که برای حفظ این ارتفاع در یک بازه زمانی مشخص به گمانه تزریق می‌شود، اندازه‌گیری شده و برای محاسبه نفوذپذیری خاک‌های با نفوذپذیری بالا استفاده می‌گردد.

این آزمون کلیدی به منظور محاسبه پارامترهای مقاومت برشی خاک (چسبندگی و زاویه اصطکاک داخلی) جهت بررسی ظرفیت باربری پی‌ها و ارزیابی پایداری شیب‌ها مورد استفاده قرار می‌گیرد. جهت دریافت مشاوره تخصصی و ثبت سفارش دستگاه آزمایش برش مستقیم خاک با کارشناسان مجموعه تماس حاصل فرمایید.

روش بار متغیر یا افتان (Falling Head)

 در این حالت، ابتدا گمانه تا ارتفاع معینی پر از آب می‌شود و سپس منبع ورودی آب قطع می‌گردد. با گذشت زمان، سرعت افت سطح آب در داخل لوله اندازه‌گیری ثبت می‌شود تا ضریب نفوذ پذیری خاک‌های نسبتا ریز دانه و با نفوذ پذیری کمتر به دست آید.

این آزمون جهت تعیین دقیق دانه بندی خاک‌های ریزدانه (نظیر رس و لای) به کار می‌رود و ایفاگر نقشی حائز اهمیت در طبقه‌بندی و ارزیابی رفتار خاک است. جهت مطالعه دستورالعمل جامع و تامین ملزومات آزمایش هیدرومتری خاک، این صفحه را مطالعه فرمایید.

تشخیص میزان نفوذ پذیری خاک

تشخیص میزان نفوذ پذیری خاک بر اساس داده‌های خام به دست آمده از آزمایش لوفران و با استفاده از روابط هیدرولیکی انجام می‌پذیرد. در این محاسبات، پارامترهایی نظیر ابعاد محفظه آزمایش (طول و قطر)، میزان دبی آب ورودی، و تغییرات ارتفاع بار آبی در نظر گرفته می‌شوند.

ضریب نفوذپذیری به دست آمده که با نماد k شان داده می‌شود، بیانگر این است که خاک منطقه با چه سرعتی اجازه عبور آب را می‌دهد. نتایج این بخش مستقیماً در طراحی گودبرداری‌ها، سدها و سازه‌های زیرزمینی موثر است.

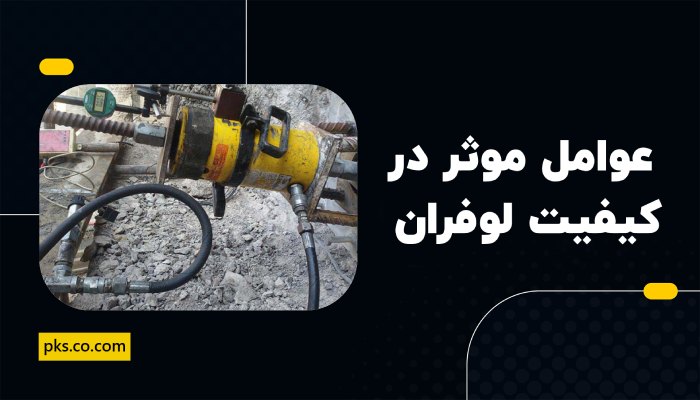

عوامل موثر در کیفیت آزمایش لوفران

کیفیت و دقت نتایج آزمایش لوفران به پارامترهای متعددی وابسته است که از مرحله حفاری تا زمان ثبت داده‌ها را شامل می‌شود. کنترل این عوامل برای تهیه یک گزارش ژئوتکنیک معتبر الزامی است.

• دقت در حفاری و جلوگیری از دست خوردگی بیش از حد دیواره گمانه
• انتخاب صحیح طول و قطر بخش مشبک لوله (محفظه آزمایش)
• دقت تجهیزات اندازه‌گیری زمان، حجم و ارتفاع آب
• شرایط طبیعی خاک از جمله وجود ترک‌ها یا لایه‌بندی‌های متناوب

در صورت عدم کنترل این عوامل، پدیده‌هایی مانند شسته شدن ریزدانه‌ها یا انسداد منافذ رخ می‌دهد که ضریب نفوذپذیری را به صورت کاذب بیشتر یا کمتر از حد واقعی نشان خواهد داد. آماده‌سازی اصولی گمانه بهترین راه برای کنترل این عوامل است.

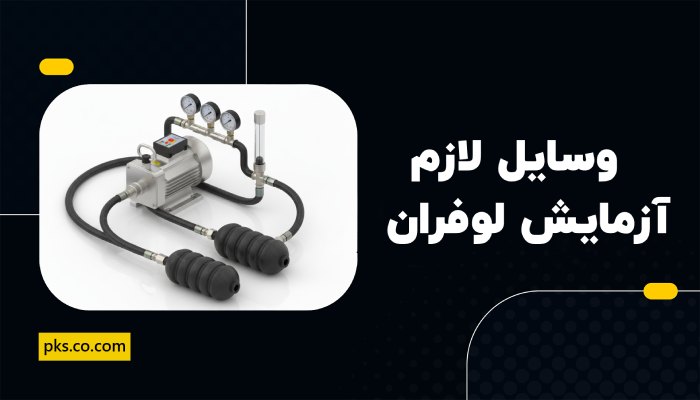

وسایل لازم برای انجام آزمایش لوفران

برای اجرای صحیح این آزمایش ژئوتکنیکی، به مجموعه‌ای از تجهیزات استاندارد نیاز است که بتوانند جریان و سطح آب را به دقت کنترل کنند. سلامت و کالیبره بودن این ابزارها پیش از شروع عملیات اهمیت بالایی دارد.

• لوله‌های جدار (کیسینگ) و لوله‌های مشبک
• پمپ آب با قابلیت تنظیم دبی
• کنتور آب یا فلومتر برای اندازه‌گیری حجم آب
• کرونومتر یا زمان‌سنج دقیق
• تجهیزات اندازه‌گیری سطح آب (سوند نوری یا پیزومتر)

استفاده از وسایل دقیق باعث می‌شود تا خطای انسانی به حداقل برسد و نتایج حاصل با واقعیت لایه‌های زیرین تطابق بیشتری داشته باشد. این ابزارها باید متناسب با عمق گمانه و نوع خاک انتخاب شوند.

مراحل انجام آزمایش لوفران

برای دستیابی به نتایج دقیق، این آزمایش باید طی مراحل مشخص و با دقت بالا در محل گمانه اجرا شود. رعایت ترتیب این مراحل برای جلوگیری از خطاهای محاسباتی و اجرایی ضروری است.

حفر و آماده ‌سازی گمانه

 ابتدا گمانه‌ای تا عمق مورد نظر حفر شده و جدار آن با لوله کیسینگ (غلاف) مهار می‌شود. قسمت انتهایی گمانه به طول مشخصی شبکه بندی شده یا با مصالح شنی پر می‌شود تا محفظه آزمایش تشکیل گردد.

به منظور اجرای دقیق آزمایش‌های مکانیک خاک و حصول اطمینان از ایمنی پروژه‌های عمرانی، بهره‌گیری از دستگاه‌های استاندارد و کالیبره‌شده الزامی است. جهت مشاهده فهرست قیمت‌ها و تهیه به‌روزترین تجهیزات آزمایشگاه خاک، هم‌اکنون کلیک نمایید.

اشباع سازی و شستشوی گمانه

پیش از شروع اندازه‌گیری، باید گمانه را با آب شستشو داد تا ریزدانه‌ها و گل حفاری مسدود کننده منافذ پاک شوند. همچنین محیط اطراف محفظه باید کاملاً از آب اشباع شود تا جریان پایداری شکل بگیرد.

انجام اندازه ‌گیری ‌ها

بسته به روش انتخابی، آب به داخل گمانه هدایت می‌شود. زمان، حجم آب مصرفی یا تغییرات ارتفاع آب در فواصل زمانی منظم توسط تجهیزات دقیق ثبت شده و برای محاسبات بعدی یادداشت می‌گردد.

نکات مهم در آزمایش لوفران

در حین انجام این آزمایش، توجه به برخی جزئیات اجرایی می‌تواند تاثیر بسزایی در کیفیت داده‌های خروجی داشته باشد. نادیده گرفتن این نکات ممکن است منجر به تخمین اشتباه ضریب نفوذپذیری شود.

• اطمینان از تمیز بودن محفظه آزمایش و عدم گرفتگی منافذ توسط گل حفاری
• حفظ پایداری دیواره گمانه در خاک‌های ریزشی با استفاده از فیلتر شنی مناسب
• اندازه‌گیری دقیق و مستمر سطح آب زیرزمینی پیش از شروع و در حین آزمایش
• تکرار آزمایش در یک عمق مشخص برای اطمینان از صحت و تکرارپذیری نتایج

رعایت این موارد توسط تیم ژئوتکنیک تضمین می‌کند که پارامترهای طراحی سیستم‌های زهکشی با حاشیه ایمنی مناسبی محاسبه شوند. دقت در ثبت زمان‌ها و حجم آب نیز بسیار حیاتی است.

متن پایانی

متن پایانی طبق موضوع: آشنایی با نحوه انجام آزمایش لوفران و اصول حاکم بر آن، گامی مهم در جهت شناخت دقیق ویژگی‌های هیدرولیکی خاک و تضمین ایمنی پروژه‌های عمرانی است. انجام صحیح این آزمایش نیازمند تخصص، تجربه و تجهیزات به‌روز است تا داده‌های قابل اعتمادی برای طراحی‌های مهندسی فراهم گردد.

در بخش نظرات سایت پی خاک سنگ کامنت بگذارید تا کارشناسان به خوبی شما را راهنمایی کنند.

سوالات متداول

• آزمایش لوفران بیشتر برای چه نوع خاک‌هایی مناسب است؟
• این آزمایش عمدتا برای خاک‌های آبرفتی، شنی، ماسه‌ای و خاکی که نفوذ پذیری متوسط تا بالایی دارند استفاده می‌شود و در سنگ‌ها کاربردی ندارد (برای سنگ از آزمایش لوژون استفاده می‌شود).
• تفاوت اصلی روش بار ثابت و بار متغیر در چیست؟
• روش بار ثابت معمولا برای خاک‌های با نفوذ پذیری بالا (مانند ماسه و شن) که آب به سرعت در آن‌ها نفوذ می‌کند استفاده می‌شود؛ در حالی که روش بار متغیر برای خاک‌های با نفوذ پذیری کمتر کاربرد دارد.
• چرا شستشوی گمانه پیش از انجام آزمایش لوفران ضروری است؟
• در حین حفاری، دیواره گمانه ممکن است با گل حفاری یا خاک‌های ریز دانه مسدود شود. شستشو باعث باز شدن منافذ طبیعی خاک شده و از به دست آمدن ضریب نفوذ پذیری کمتر از حد واقعی جلوگیری می‌کند.
• پارامتر اصلی خروجی از آزمایش لوفران چیست و چه کاربردی دارد؟
• پارامتر خروجی، ضریب نفوذپذیری خاک (k) است که برای طراحی سیستم‌های آب بندی، پمپ‌ پاژ آب در گودبرداری‌ها، محاسبه نشت از سدهای خاکی و طراحی سیستم‌های زهکشی استفاده می‌شود.
