آزمایش لوژان
آزمایش لوژان یکی از مهمترین آزمایشهای صحرایی در مهندسی ژئوتکنیک و زمین شناسی مهندسی است که برای تعیین نفوذ پذیری توده سنگ، بررسی میزان درزه و شکافها، ارزیابی قابلیت آب بندی و تعیین شرایط تزریق سیمان مورد استفاده قرار میگیرد.
در این آزمایش با تزریق آب تحت فشار به داخل گمانه حفاری شده، میزان جذب آب توسط سنگ اندازهگیری میشود و بر اساس آن عددی به نام عدد لوژان (Lugeon Value) به دست میآید. نتایج این آزمایش نقش مهمی در طراحی سدها، تونلها، پی سازهها و پروژههای زیرزمینی دارند.

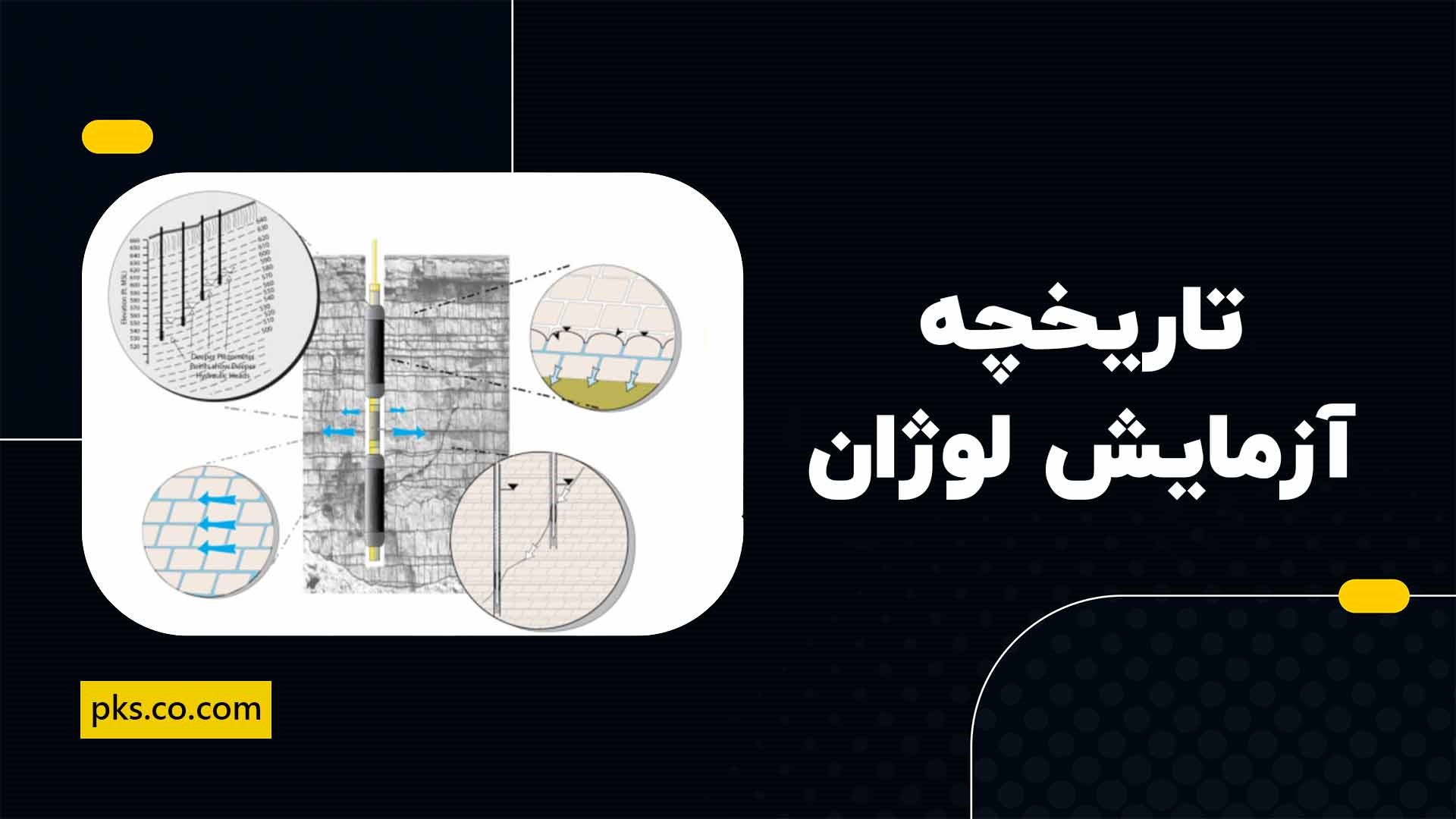

تاریخچه آزمایش لوژان
آزمایش لوژان برای نخستین بار در کشور سوئیس و در جریان مطالعات مربوط به سدهای بتنی توسعه یافت. این روش توسط مهندسان سوئیسی برای بررسی نفوذ پذیری توده سنگ در محل پی سدها معرفی شد. نام این آزمایش از شهر Lugeon در سوئیس گرفته شده است.
با گذشت زمان این روش به یکی از آزمایشهای استاندارد در مهندسی ژئوتکنیک تبدیل شد و امروزه در بسیاری از پروژههای عمرانی در سراسر جهان مورد استفاده قرار میگیرد.
تجهیزات مکانیک خاک بسته به کیفیت، امکانات و برند تولیدکننده متفاوت هستند و با تضمین اصالت عرضه میشوند. بررسی مشخصات فنی دستگاهها، مقایسه مدلها و مشاهده لیست قیمت تجهیزات آزمایشگاه خاک از طریق فروشگاه سایت امکانپذیر است.
هدف آزمایش لوژان
هدف اصلی آزمایش لوژان تعیین میزان نفوذ پذیری توده سنگ در محل پروژه است. این آزمایش کمک میکند تا مهندسان بتوانند وضعیت شکستگیها، درزهها و مسیرهای عبور آب در سنگ را ارزیابی کنند. با استفاده از نتایج آزمایش لوژان میتوان تصمیم گیری بهتری در مورد نیاز به عملیات تزریق یا آب بندی انجام داد.
همچنین این آزمایش در بررسی پایداری پی سدها و سازههای سنگی اهمیت زیادی دارد. اطلاعات حاصل از این آزمایش برای تحلیل رفتار هیدرولیکی توده سنگ و پیشبینی جریان آب زیرزمینی نیز استفاده میشود.
این تست برای ارزیابی مقاومت فشاری خاکهای چسبنده استفاده میشود و اطلاعات حیاتی برای طراحی دقیق پیها ارائه میدهد. نحوه انجام تست و تعرفههای مربوطه در بخش آزمایش تک محوری خاک قابل مشاهده است.
کاربرد آزمایش لوژان
آزمایش لوژان یکی از آزمایشهای مهم در پروژههای عمرانی بزرگ است که برای شناخت ویژگیهای هیدرولیکی توده سنگ انجام میشود. این آزمایش به مهندسان کمک میکند تا رفتار آب در داخل درزهها و شکستگیهای سنگ را بهتر درک کنند.
- ارزیابی نفوذ پذیری توده سنگ در محل پروژه
- بررسی شرایط پی سدهای بتنی و خاکی
- تعیین نیاز به عملیات تزریق سیمان (گروتینگ)
- مطالعه شرایط آب بندی تونلها و سازههای زیرزمینی
- بررسی مسیرهای احتمالی نشت آب در سازهها
- کمک به طراحی ایمن سازههای زیرزمینی
در مجموع، نتایج این آزمایش در تصمیمگیریهای مهندسی و طراحی سازههای مهم نقش بسیار موثری دارند.
این آزمایش برای تعیین مقاومت برشی و ارزیابی ظرفیت باربری بستر و روسازی راهها انجام میشود. جزئیات فنی، استانداردها و اطلاعات تکمیلی در صفحه آزمایش cbr خاک قرار دارد.
روش انجام آزمایش لوژان
آزمایش لوژان به روشهای مختلفی انجام میشود که هر کدام بسته به شرایط زمینشناسی و نوع پروژه انتخاب میشوند. هدف همه این روشها اندازهگیری میزان جذب آب در توده سنگ تحت فشار مشخص است.
روش تک مرحله ای
در این روش آزمایش در یک مرحله فشار ثابت انجام میشود. آب با فشار مشخص به داخل گمانه تزریق شده و مقدار جذب آب در یک بازه زمانی معین اندازهگیری میشود. این روش ساده بوده و برای بررسیهای اولیه مناسب است.
روش چند مرحله ای افزایشی
در این روش فشار تزریق آب به صورت مرحلهای افزایش پیدا میکند. در هر مرحله مقدار جذب آب ثبت میشود. این روش اطلاعات دقیقتری درباره رفتار توده سنگ در فشارهای مختلف ارائه میدهد.
روش چند مرحله ای افزایشی–کاهشی
در این روش ابتدا فشار تزریق به صورت مرحلهای افزایش مییابد و سپس کاهش پیدا میکند. این کار کمک میکند تا رفتار باز و بسته شدن درزهها در اثر فشار آب بهتر بررسی شود.
تجهیزات آزمایش لوژان
برای انجام آزمایش لوژان از تجهیزات خاصی استفاده میشود که امکان تزریق کنترلشده آب و اندازهگیری دقیق دبی و فشار را فراهم میکنند.
- پمپ تزریق آب
- پکر یا آب بند گمانه
- فشارسنج (مانومتر)
- دبی سنج یا وسیله اندازهگیری حجم آب
- لولهها و اتصالات انتقال آب
- مخزن آب
این تجهیزات به گونهای طراحی شدهاند که بتوانند فشار و جریان آب را به طور دقیق کنترل کنند و دادههای لازم برای محاسبه عدد لوژان را فراهم نمایند.
عدد لوژان چگونه به دست می آید؟
عدد لوژان معیاری برای بیان نفوذ پذیری توده سنگ است و از طریق اندازهگیری مقدار آب جذب شده در یک بخش مشخص از گمانه به دست میآید. در این آزمایش آب با فشار مشخص (معمولا حدود 10 بار) به داخل گمانه تزریق میشود و میزان آب جذب شده در هر دقیقه اندازهگیری میشود.
عدد لوژان برابر با مقدار آب جذب شده در یک متر طول گمانه در مدت یک دقیقه تحت فشار 10 بار است. هر چه مقدار این عدد بیشتر باشد نشاندهنده نفوذ پذیری بیشتر توده سنگ است.
عوامل موثر بر آزمایش لوژان
نتایج آزمایش لوژان تحت تأثیر عوامل مختلف زمینشناسی و اجرایی قرار دارد. شناخت این عوامل برای تفسیر صحیح نتایج آزمایش اهمیت زیادی دارد.
- میزان درزه و شکستگی در توده سنگ
- نوع سنگ و ساختار زمینشناسی
- فشار تزریق آب
- طول بخش آزمایش در گمانه
- کیفیت نصب پکر
- شرایط آب زیرزمینی
در صورتی که این عوامل به درستی کنترل نشوند، ممکن است نتایج آزمایش دقت لازم را نداشته باشند و تفسیر مهندسی با خطا همراه شود.
نحوه انجام تست لوژان
برای انجام تست لوژان ابتدا یک گمانه در توده سنگ حفاری میشود. سپس با استفاده از پکر بخشی از گمانه ایزوله میشود تا آب فقط به همان قسمت تزریق گردد. پس از آن آب با فشار مشخص توسط پمپ به داخل گمانه تزریق میشود. در طول آزمایش مقدار آب تزریق شده در بازههای زمانی مشخص اندازهگیری میشود. در نهایت با استفاده از دادههای به دست آمده مقدار نفوذپذیری و عدد لوژان محاسبه میشود.

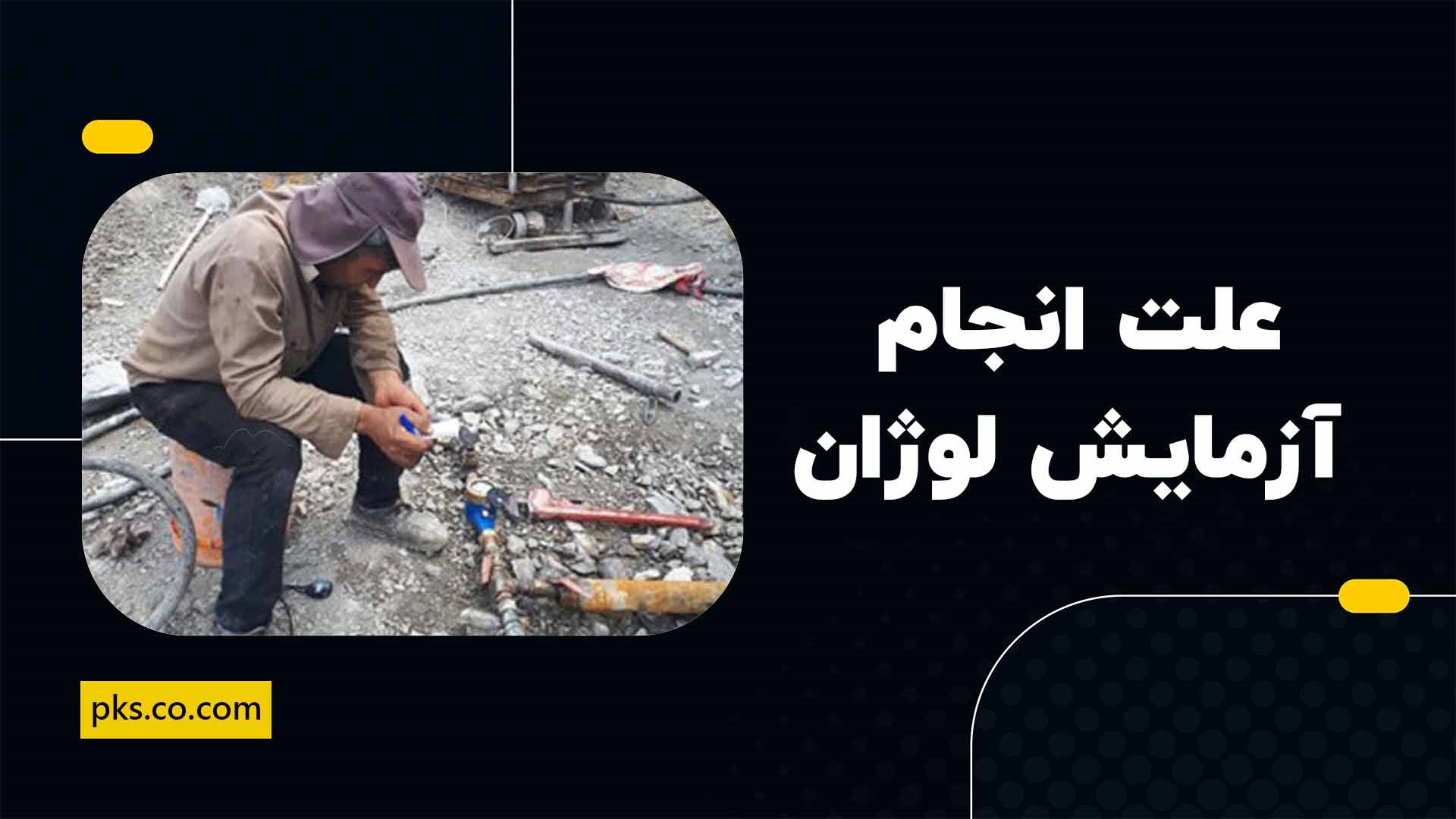

علت انجام آزمایش لوژان در محل چیست؟
آزمایش لوژان به صورت صحرایی و در محل پروژه انجام میشود زیرا شرایط واقعی توده سنگ باید بررسی شود. نمونههای آزمایشگاهی معمولاً نمیتوانند رفتار واقعی درزهها و مسیرهای جریان آب را به خوبی نشان دهند.
انجام این آزمایش در محل باعث میشود نفوذپذیری واقعی سنگ در شرایط طبیعی اندازهگیری شود. همچنین این آزمایش به مهندسان کمک میکند تا تصمیمهای دقیقتری درباره طراحی سازهها و عملیات تزریق بگیرند.
نکات مهم در تست لوژان
برای به دست آوردن نتایج دقیق در آزمایش لوژان باید برخی نکات اجرایی و فنی رعایت شوند.
- نصب صحیح پکر برای جلوگیری از نشت آب
- کنترل دقیق فشار تزریق
- اندازه گیری دقیق حجم آب تزریق شده
- انتخاب طول مناسب برای بخش آزمایش
- ثبت دقیق دادهها در هر مرحله
رعایت این نکات باعث افزایش دقت آزمایش و قابل اعتماد بودن نتایج خواهد شد و تحلیل مهندسی را دقیقتر میکند.
جمعبندی
آزمایش لوژان یکی از مهمترین آزمایشهای صحرایی در مهندسی ژئوتکنیک است که برای بررسی نفوذپذیری توده سنگ انجام میشود. نتایج این آزمایش نقش مهمی در طراحی سدها، تونلها و سازههای زیرزمینی دارند. با اندازهگیری مقدار جذب آب در گمانه و محاسبه عدد لوژان میتوان وضعیت درزهها و مسیرهای جریان آب در سنگ را ارزیابی کرد.
به همین دلیل این آزمایش در بسیاری از پروژههای عمرانی بزرگ به عنوان یکی از مراحل مهم مطالعات ژئوتکنیکی انجام میشود. در بخش نظرات سایت پی خاک سنگ کامنت بگذارید تا کارشناسان سایت به خوبی شما را راهنمایی کنند.
سوالات متداول
- آزمایش لوژان چیست؟
- آزمایش لوژان یک آزمایش صحرایی در مهندسی ژئوتکنیک است که برای تعیین نفوذ پذیری توده سنگ انجام میشود. در این آزمایش آب با فشار مشخص به داخل گمانه تزریق شده و میزان جذب آب اندازهگیری میشود.
- عدد لوژان چه مفهومی دارد؟
- عدد لوژان معیاری برای بیان نفوذ پذیری توده سنگ است و نشان میدهد در یک متر طول گمانه و در مدت یک دقیقه تحت فشار مشخص چه مقدار آب توسط سنگ جذب میشود.
- آزمایش لوژان در چه پروژههایی استفاده میشود؟
- این آزمایش بیشتر در پروژههای سدسازی، تونل سازی، سازههای زیرزمینی و بررسی پی سازههای بزرگ استفاده میشود تا شرایط نفوذپذیری سنگ و احتمال نشت آب بررسی شود.
- چرا آزمایش لوژان اهمیت دارد؟
- این آزمایش اطلاعات مهمی درباره وضعیت درزهها و مسیرهای جریان آب در سنگ ارائه میدهد و به مهندسان کمک میکند تا در مورد عملیات آببندی، تزریق سیمان و طراحی سازه تصمیم گیری دقیقتری داشته باشند.
