آزمایش مقاومت خمشی بتن
آزمایش مقاومت خمشی بتن یکی از مهمترین روشها برای سنجش توانایی بتن در تحمل نیروهای خمشی است. این آزمایش نشان میدهد که بتن تا چه حد میتواند بدون ترک خوردن یا شکست، بارهای خمشی را تحمل کند و به همین دلیل نقش حیاتی در تضمین پایداری و ایمنی سازهها دارد.
مقاومت خمشی بتن به مهندسان و طراحان امکان میدهد تا کیفیت بتن تولید شده را ارزیابی کنند و از مناسب بودن آن برای استفاده در اعضای تحت بارگذاری خمشی اطمینان حاصل نمایند. در ادامه به مطالب بیشتری میپردازیم تا پایان با ما همراه باشید.

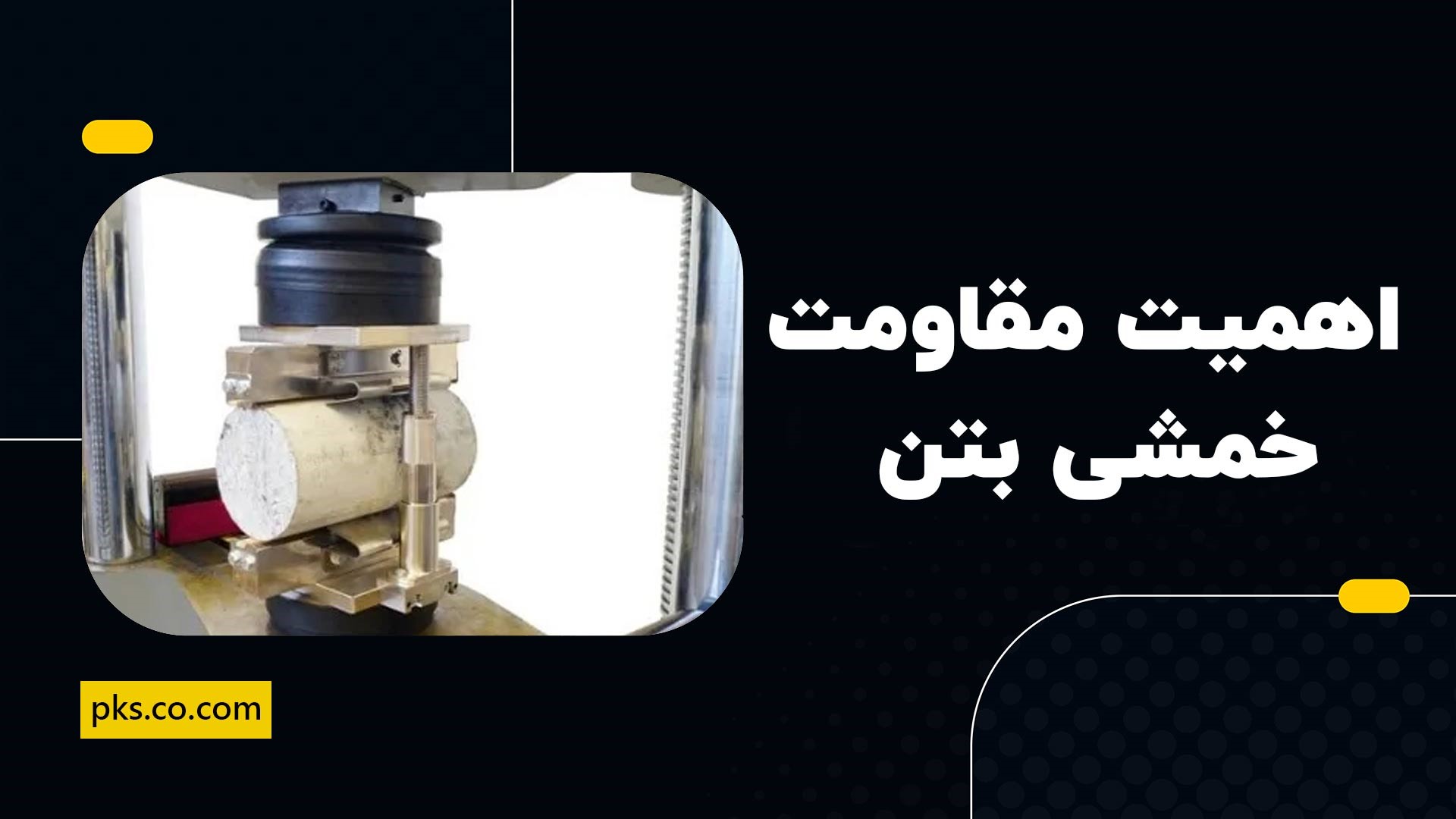

اهمیت مقاومت خمشی بتن
مقاومت خمشی بتن یکی از پارامترهای کلیدی در شناخت رفتار مکانیکی بتن است که نقش مهمی در ایمنی و دوام سازهها ایفا میکند. این ویژگی نشان میدهد بتن تا چه اندازه میتواند در برابر نیروهای خمشی و ایجاد ترک مقاومت کند و پیش از گسیختگی چه رفتاری از خود نشان میدهد.
بررسی مقاومت خمشی، بهویژه در اعضایی که مستقیما تحت خمش قرار دارند، برای طراحی و کنترل کیفیت سازهها ضروری است. اهمیت مقاومت خمشی بتن:
- ارزیابی توان بتن در تحمل تنشهای خمشی و جلوگیری از ترک خوردگی زودرس
- نقش موثر در طراحی دالها، تیرها و روسازیهای بتنی
- کمک به پیش بینی رفتار بتن در شرایط بهرهبرداری و بارگذاری واقعی
- استفاده در کنترل کیفیت و مقایسه طرحهای اختلاط مختلف بتن
- افزایش ایمنی و دوام سازههای بتنی در بلند مدت

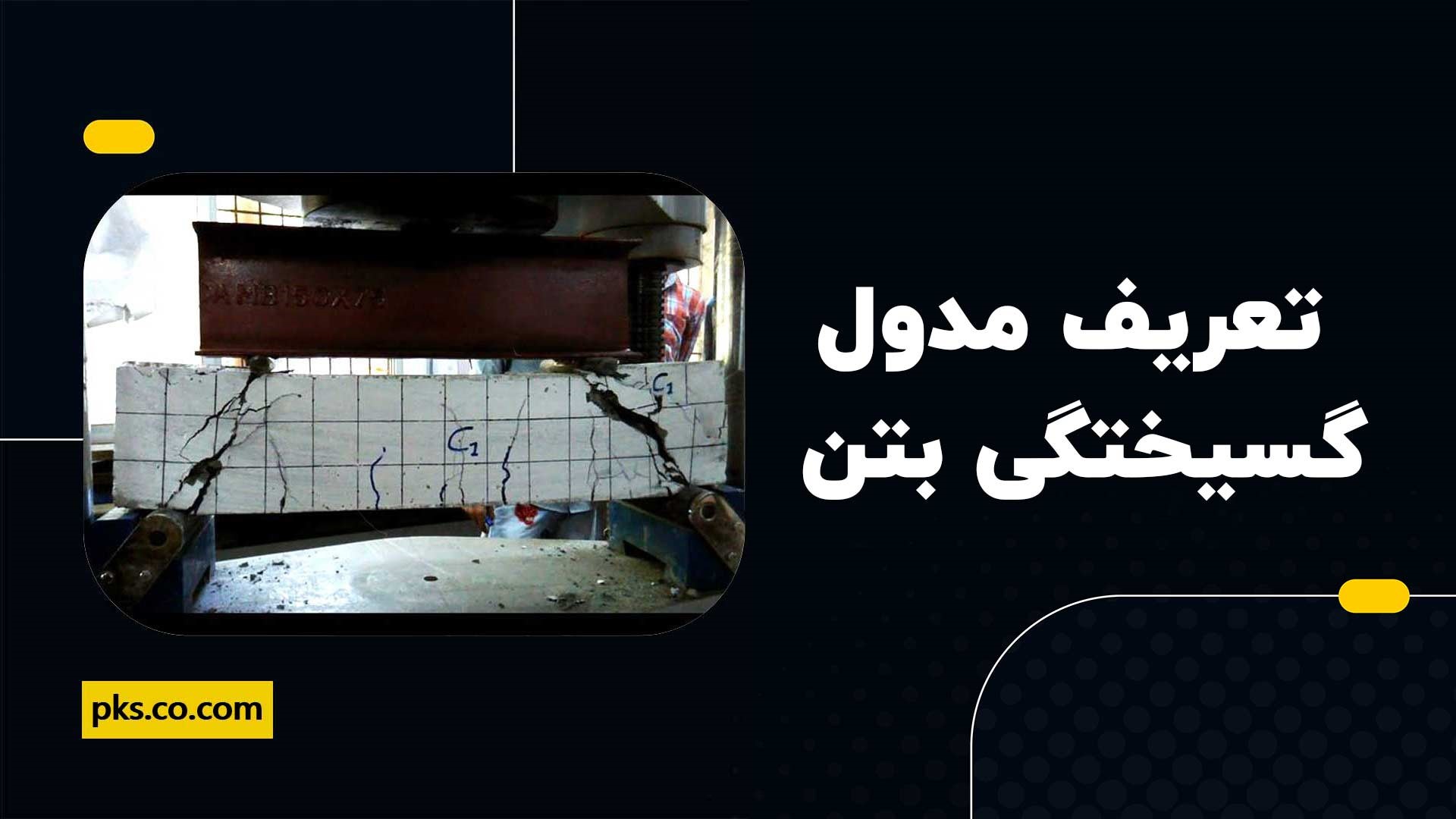

تعریف مدول گسیختگی بتن
مدول گسیختگی بتن به حداکثر تنش خمشی یا کششی که بتن قبل از ترک خوردگی یا شکست میتواند تحمل کند گفته میشود. این پارامتر نشاندهنده مقاومت بتن در برابر نیروهایی است که باعث ایجاد ترکهای سطحی یا شکست میشوند و یکی از شاخصهای مهم در طراحی و ارزیابی سازههاست.
مدول گسیختگی به عوامل متعددی مانند نسبت آب به سیمان، نوع و دانه بندی مصالح سنگی و سن بتن بستگی دارد. با اندازهگیری این مدول، مهندسان میتوانند رفتار خمشی بتن را پیش بینی کرده و سازهای ایمن و مقاوم طراحی کنند. استفاده از تجهیزات آزمایشگاه جوش حرفهای، نقش حیاتی در تضمین کیفیت جوش و مقاومت سازهها دارد.
پی خاک سنگ با ارائه تجهیزات پیشرفته، فرآیند آزمایشها را ساده، دقیق و قابل اعتماد کرده است. تجهیزات آزمایشگاه جوش مدرن و استاندارد را در پی خاک سنگ ببینید و آزمایشهای خود را به سطح حرفهای ارتقا دهید.
فرمول مقاومت خمشی بتن
در صورتی که ترک در ناحیه بین دو تکیهگاه میانی ایجاد شود، مقاومت خمشی با استفاده از رابطه زیر محاسبه میگردد. در این رابطه، M بیانگر لنگر خمشی بیشینه اعمال شده، y فاصله مرکز مقطع تا سطح آن، I ممان اینرسی سطح مقطع، P نیروی اعمالی یا بار گسیختگی و b نیز میانگین عرض سطح مقطع نمونه است. مقاومت خمشی بتن بر اساس پارامترهای زیر تعریف میشود:
P: بار متناظر با لحظه شکست یا نیروی گسیختگی
L: طول دهانه یا فاصله بین دو تکیهگاه
B: میانگین عرض نمونهها
D: میانگین عمق نمونهها
داشتن تجهیزات آزمایشگاه بتن باکیفیت و استاندارد، کلید دستیابی به نتایج دقیق و قابل اعتماد در آزمایشهای بتن است. پی خاک سنگ مجموعهای از ابزارهای حرفهای را فراهم کرده تا سرعت و دقت آزمایشها به بالاترین سطح برسد. انواع تجهیزات آزمایشگاه بتن را در پی خاک سنگ مشاهده و بهترین ابزارها را برای پروژههای خود انتخاب کنید.
وسایل لازم برای آزمایش مقاومت خمشی بتن
آزمایش مقاومت خمشی بتن علاوه بر تجهیزات اصلی بارگذاری و قالبگیری به مجموعهای از وسایل جانبی برای آمادهسازی دقیق ملات و کنترل مشخصات آن نیاز دارد. این ابزارها مطابق الزامات استاندارد، دقت در توزین، اختلاط و اندازهگیری اجزای ملات را تضمین کرده و تکمیل کننده وسایل معرفی شده در روش آزمایش C109 هستند. وسایل لازم برای آزمایش مقاومت خمشی بتن:
- قالبهای ساخته شده از فولاد، چدن یا سایر مواد غیرقابل جذب، متناسب با ابعاد نمونههای بت
- میلههای فشردهسازی بتن مطابق استاندارد ASTM
- دستگاه تست با قابلیت اعمال بار به صورت یکنواخت و بدون ایجاد شوک
- مخلوط کن برقی بتن برای اختلاط یکنواخت مصالح
- ترازو با دقت اندازهگیری ۱ گرم
- میز ویبره برای متراکم کردن بتن در قالبها (در صورت استفاده از ویبراسیون)
- بیلچه برای جابهجایی و ریختن بتن
- ماله برای صاف و هموار کردن سطح بتن
کاربردهای آزمایش مقاومت خمشی بتن
آزمایش مقاومت خمشی بتن یکی از آزمایشهای مهم مکانیکی است که برای بررسی رفتار بتن در برابر نیروهای خمشی و ترک خوردگی انجام میشود. نتایج این آزمایش نقش مهمی در ارزیابی کیفیت بتن و پیش بینی عملکرد آن در اعضایی که تحت خمش قرار دارند ایفا میکند. کاربردهای آزمایش مقاومت خمشی بتن:
- ارزیابی کیفیت بتن و اطمینان از تطابق آن با مشخصات فنی پروژه
- استفاده در طراحی و کنترل کیفی دالها، روسازیهای بتنی و کفهای صنعتی
- بررسی تاثیر نوع سیمان، مصالح سنگی و نسبت آب به سیمان بر عملکرد خمشی بتن
- مقایسه مقاومت بتنهای مختلف یا طرحهای اختلاط متفاوت
- کنترل کیفیت بتن در پروژههای راه سازی، پل سازی و سازههای بتنی
- پیش بینی رفتار بتن در برابر ترک خوردگی و افزایش دوام سازه
روش آزمایش خمشی بتن
نحوه انجام آزمایش مقاومت خمشی بتن به این صورت است که آزمایش مقاومت خمشی بتن، استحکام کششی بتن را به صورت غیر مستقیم ارزیابی میکند. این آزمایش، مقاومت تیر یا دال بتنی غیر مسلح را در برابر شکست بررسی مینماید.
نتایج حاصل از آزمایش مقاومت خمشی بتن به شکل مدول گسیختگی بیان میشود و با نماد MR در واحد مگاپاسکال یا psi گزارش میگردد. آزمایش خمش بتن میتواند به دو روش خمش چهار نقطهای مطابق استاندارد ASTM C78 و خمش سه نقطهای مطابق استاندارد ASTM C293 انجام شود.
مراحل انجام آزمایش مقاومت خمشی
آزمایش مقاومت خمشی یکی از روشهای مهم برای سنجش مقاومت مواد در برابر بارهای خمشی است. این آزمایش به ما کمک میکند تا رفتار مواد مختلف مانند فلزات، پلاستیکها، سرامیکها یا بتن را در شرایطی شبیه به کاربردهای واقعی بسنجیم. مراحل انجام آزمایش مقاومت خمشی عبارتند از:
آماده سازی نمونه
ابتدا نمونه آزمایشی مطابق استانداردهای مربوطه آماده میشود تا از نظر ابعاد، شکل و کیفیت سطح در وضعیت مناسبی قرار داشته باشد و فاقد ترک یا نقص ظاهری باشد. آمادهسازی صحیح، دقت و اعتبار نتایج آزمایش را تضمین میکند.
جانمایی نمونه در دستگاه
در این مرحله نمونه بهطور صحیح در دستگاه آزمایش قرار میگیرد؛ به گونهای که فاصله آن از دو طرف یکسان بوده و محور نمونه دقیقا در راستای محور اعمال بار تنظیم شود. این کار موجب اعمال یکنواخت نیرو و جلوگیری از ایجاد خطا در نتایج میشود.
اعمال بارگذاری
بارگذاری به صورت تدریجی و یکنواخت آغاز میشود و نیروی وارد شده به آرامی افزایش مییابد تا رفتار واقعی نمونه تحت بار مورد بررسی قرار گیرد.
ثبت بار و محل شکست
در لحظه وقوع شکست، مقدار بار اعمال شده ثبت میشود و محل دقیق شکست نیز یادداشت میگردد. این اطلاعات برای تحلیل مقاومت و نوع شکست نمونه اهمیت زیادی دارد.
رابطهی مقاومت خمشی و فشاری در بتن
مقاومت خمشی و مقاومت فشاری بتن هر دو از مهمترین شاخصهای مکانیکی بتن هستند، اما رفتار بتن در این دو حالت کاملا یکسان نیست. به طور کلی، با افزایش مقاومت فشاری بتن، مقاومت خمشی آن نیز افزایش مییابد، هرچند این رابطه خطی و مستقیم نیست.
مقاومت خمشی بیشتر به ساختار ریزدانه، کیفیت خمیر سیمان و پیوستگی مصالح وابسته است؛ در حالی که مقاومت فشاری عمدتا تحت تاثیر نسبت آب به سیمان و تراکم بتن قرار دارد. در آییننامهها، معمولا مقاومت خمشی به صورت تابعی از ریشه دوم مقاومت فشاری بیان میشود.
کلام پایانی
آزمایش مقاومت خمشی بتن ابزاری کلیدی برای ارزیابی کیفیت و دوام سازههای بتنی است. با انجام صحیح این آزمایش، مهندسان قادر خواهند بود توانایی بتن در تحمل نیروهای خمشی را بسنجند و از بروز ترکها و شکستهای ناخواسته در سازه جلوگیری کنند. انتخاب تجهیزات استاندارد و رعایت نکات فنی در نمونه گیری و آزمایش، نقش مهمی در دقت نتایج دارد. در بخش نظرات سایت پی خاک سنگ کامنت بگذارید تا کارشناسان به خوبی شما را راهنمایی کنند.
سوالات متداول
- آزمایش مقاومت خمشی بتن چیست و چه هدفی دارد؟
- آزمایش مقاومت خمشی بتن برای تعیین توانایی بتن در مقاومت در برابر نیروهای خمشی انجام میشود. این آزمایش نشان میدهد که بتن تحت بارگذاری خمشی تا چه حد دچار ترک یا شکست میشود و کیفیت و دوام سازه را ارزیابی میکند.
- نمونههای آزمایش مقاومت خمشی بتن چگونه آماده میشوند؟
- نمونهها معمولا به شکل تیرهای کوچک با ابعاد استاندارد (مثلا ۱۵×۱۵×۵۰۰ میلیمتر) ساخته میشوند. بتن داخل قالب ریخته و پس از گیرش اولیه، نمونهها به مدت مشخصی در شرایط استاندارد (معمولا در آب با دمای کنترل شده) نگهداری میشوند تا به مقاومت نهایی برسند.
- چه عواملی بر نتایج آزمایش خمشی بتن تاثیر میگذارند؟
- چند عامل اصلی از جمله نوع و نسبت سیمان، دانهبندی سنگدانهها، میزان آب مصرفی، شرایط عملآوری و نحوه بارگذاری در آزمایشگاه بر مقاومت خمشی تاثیر میگذارند. رعایت استانداردها و دقت در آمادهسازی نمونهها نقش مهمی در دقت نتایج دارد.
- کاربرد نتایج آزمایش مقاومت خمشی بتن چیست؟
- نتایج این آزمایش برای طراحی سازههای بتن مسلح، ارزیابی کیفیت بتن تولیدی و پیش بینی رفتار سازهها در برابر بارهای واقعی استفاده میشوند. مهندسین با این دادهها میتوانند نقاط ضعف بتن را شناسایی و اقدامات اصلاحی را قبل از اجرای سازه انجام دهند.
