آزمایش تک محوری خاک

آزمایش تک محوری خاک یکی از مهم‌ترین آزمون‌های مکانیک خاک است که نقش کلیدی در شناخت مقاومت و رفتار خاک در پروژه‌های عمرانی ایفا می‌کند. این آزمایش به مهندسان کمک می‌کند تا میزان مقاومت فشاری خاک‌های چسبنده را بدون اعمال فشار جانبی بررسی کرده و تصمیم‌های دقیق‌تری در طراحی پی، شیب‌ها و سازه‌های خاکی بگیرند.

 درک صحیح نتایج آزمایش تک محوری، از بروز نشست، ترک خوردگی و ناپایداری سازه جلوگیری کرده و ایمنی پروژه را به‌طور چشمگیری افزایش می‌دهد. در ادامه به آشنایی با مراحل انجام این آزمایش و کاربردهای آن برای دانشجویان و فعالان حوزه عمران می پردازیم.

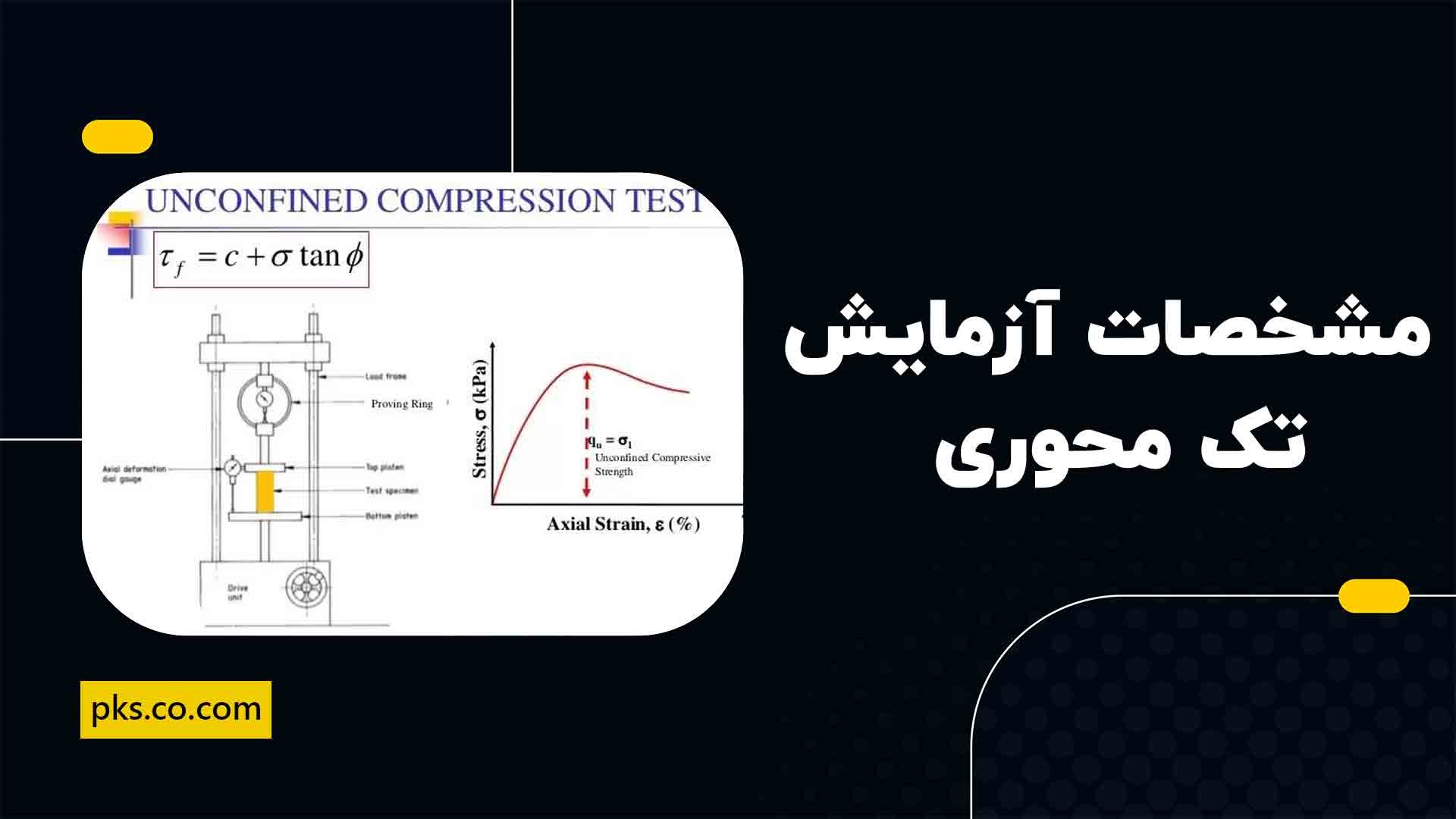

مشخصات آزمایش تک محوری

آزمايش تک محوری یک روش سريع براي تعيين مقاومت زهكشي نشده خاک های چسبنده است. اين آزمايش براي خاک هایی قابل استفاده است كه چسبندگی آنها براي تهيه نمونه های پايداری كه مقاومت خود را بعد از حذف فشار همه جانبه حفظ كنند، مانند رس ها و خاک های سيمانته شده، كافي باشد.

 خاک های سيلتي، ماسه ای يا خاكهاي كلوخه ای و ترک خورده و پيت ها را نمي توان به اين روش آزمايش كرد. در آزمايش تک محوري يک نمونه از خاک مورد نظر تا رسيدن به گسیختگی تحت بار محوری به صورت كرنش كنترل قرار گرفته و مقاومت آن بر اساس تنش كل ايجاد شده در نمونه در هنگام گسیختگی محاسبه مي شود.

نمونه ها در اين آزمايش بسته به شرايط مورد نظر طراح مي توانند دست نخورده، بازسازی شده يا ساخته شده در آزمايشگاه با درصد تراكم و رطوبت مورد نظر باشند.

 این آزمایش مشابه آزمایش سه محوری است با این تفاوت که در سلول انجام نمی گردد بنابراین تنش جانبی آن صفر است. علاوه بر آن، آزمایش‌هایی مانند تعیین مقاومت CBR خاک برای طراحی راه‌ها و پروژه‌های عمرانی کاربرد دارد و نتایج آن مکمل آزمایش تک محوری است. برای بررسی مقاومت خاک خود، آزمایش cbr خاک را در پی خاک سنگ مطالعه و اجرا کنید.

نحوه انجام آزمایش تک محوری

آزمایش تک محوری خاک یکی از مهم‌ترین آزمایش‌های مکانیک خاک برای تعیین مقاومت فشاری محصور نشده خاک‌های چسبنده است.

 این آزمایش به مهندسین ژئوتکنیک کمک می‌کند تا طراحی پی‌ها و سازه‌های خاکی را با دقت بالاتری انجام دهند. برای خرید و مشاهده تجهیزات لازم، می‌توانید تجهیزات آزمایشگاه خاک را همین حالا در سایت پی خاک سنگ بررسی کنید.

 در این آزمایش، رفتار تنش–کرنش نمونه خاک تحت بار گذاری محوری بررسی می‌شود. دقت در مراحل آماده‌سازی نمونه، نحوه بار گذاری و ثبت داده‌ها نقش مهمی در صحت نتایج نهایی دارد. در ادامه، مراحل انجام آزمایش تک محوری خاک به روش کرنش کنترل شده به‌صورت مرحله‌به‌مرحله ارائه شده است.

نوع روش آزمایش

آزمایش تک محوری خاک مشابه سایر آزمایش‌های برشی می‌تواند به روش تنش کنترل شده یا کرنش کنترل شده انجام شود که در این روش، آزمایش به‌صورت کرنش کنترل شده اجرا می‌گردد.

قرار دادن نمونه در دستگاه

نمونه خاک در جایگاه مخصوص دستگاه قرار داده می‌شود به‌گونه‌ای که محور عمودی آن با مرکز بار گذاری هم‌راستا باشد؛ عدم هم‌راستایی موجب خطا در نتایج و افقی شدن سریع منحنی تنش–کرنش می‌شود.

اعمال بار اولیه

برای ایجاد تماس مناسب بین نمونه و صفحات دستگاه، بار اولیه‌ای در حدود 0.5 کیلوگرم اعمال می‌شود که این بار باعث ایجاد تغییر مکان اولیه شده و باید در ابتدای آزمایش تصحیح گردد.

تنظیم ابزار اندازه‌گیری

پیش از شروع بار گذاری، گیج‌های اندازه‌گیری بار و تغییر مکان روی صفر تنظیم می‌شوند تا قرائت‌ها دقیق و قابل اعتماد باشند.

نرخ بارگذاری

بار گذاری با نرخ کرنش ثابت در محدوده 0.5 تا 2 درصد در دقیقه انجام می‌شود تا رفتار واقعی خاک تحت بار محوری ثبت گردد.

ثبت قرائت‌های بار و تغییر مکان

مقادیر بار گذاری در کرنش‌های مشخص شامل 0، 0.1، 0.2، 0.5، 1، 2، 3، 4، 5، 6، 8، 10، 12، 14، 16، 18 و 20 درصد اندازه‌گیری و ثبت می‌شوند.

ادامه آزمایش تا گسیختگی

اعمال بار تا زمان ایجاد ترک در نمونه یا عبور منحنی تنش–کرنش از مقدار بیشینه ادامه می‌یابد تا مقاومت نهایی خاک مشخص شود.

شرایط توقف ثبت داده‌ها

ثبت قرائت‌ها زمانی متوقف می‌شود که یکی از شرایط کاهش بار، ثابت ماندن بار در چند قرائت متوالی یا رسیدن تغییر مکان به حدود 15 درصد (یا حداکثر 20 تا 25 درصد) رخ دهد.

بررسی نمونه گسیخته شده

پس از گسیختگی، نمونه به اتاق مرطوب منتقل شده و زاویه ترک نسبت به افق بلافاصله اندازه‌گیری می‌شود؛ بررسی نوع گسیختگی به تحلیل بهتر نتایج کمک می‌کند.

تعیین درصد رطوبت

نمونه وزن شده و پس از خشک شدن کامل در گرمخانه، درصد رطوبت آن محاسبه می‌گردد که در تفسیر نتایج آزمایش اهمیت دارد.

ثبت مستندات تصویری

از نمونه و شکل گسیختگی آن عکس تهیه می‌شود تا مستندات آزمایش کامل‌تر و قابل ارائه باشد.

در پایان، داده‌های ثبت شده برای رسم منحنی تنش–کرنش و محاسبه مقاومت فشاری محصور نشده خاک مورد استفاده قرار می‌گیرند. تحلیل صحیح نتایج به همراه بررسی شکل گسیختگی و درصد رطوبت نمونه، نقش مهمی در تفسیر رفتار مکانیکی خاک دارد و دقت آزمایش را افزایش می‌دهد.

انواع دستگاه‌ها و ابزارهای آزمایشگاهی نقش مهمی در صحت نتایج آزمایش تک محوری دارند. علاوه بر خاک، آزمایش‌های مشابه روی بتن نیز انجام می‌شود که باعث مقایسه رفتار مصالح مختلف خواهد شد. برای تهیه ابزارهای تخصصی، همین حالا تجهیزات آزمایشگاه بتن را در سایت پی خاک سنگ مشاهده کنید.

روش تهیه نمونه خاک به صورت دست نخورده

تهیه نمونه خاک به‌صورت دست نخورده نیازمند دقت بالا برای حفظ ساختار طبیعی و رطوبت خاک است. در این روش، ابتدا محل نمونه‌برداری انتخاب شده و خاک سطحی برداشته می‌شود تا به لایه مورد نظر برسیم.

 سپس با استفاده از ابزارهایی مانند نمونه گیر استوانه‌ای، شلبی تیوب یا قالب‌های مخصوص، نمونه به آرامی و بدون ضربه وارد خاک می‌شود.

پس از پر شدن قالب، دو سر نمونه با دقت برش داده شده و بلافاصله با موم، پارافین یا درپوش‌های مناسب پوشانده می‌شود تا از تبخیر رطوبت جلوگیری گردد.

 در نهایت، نمونه برچسب گذاری شده و در شرایط مناسب به آزمایشگاه منتقل می‌شود تا برای انجام آزمایش‌های ژئوتکنیکی مورد استفاده قرار گیرد.

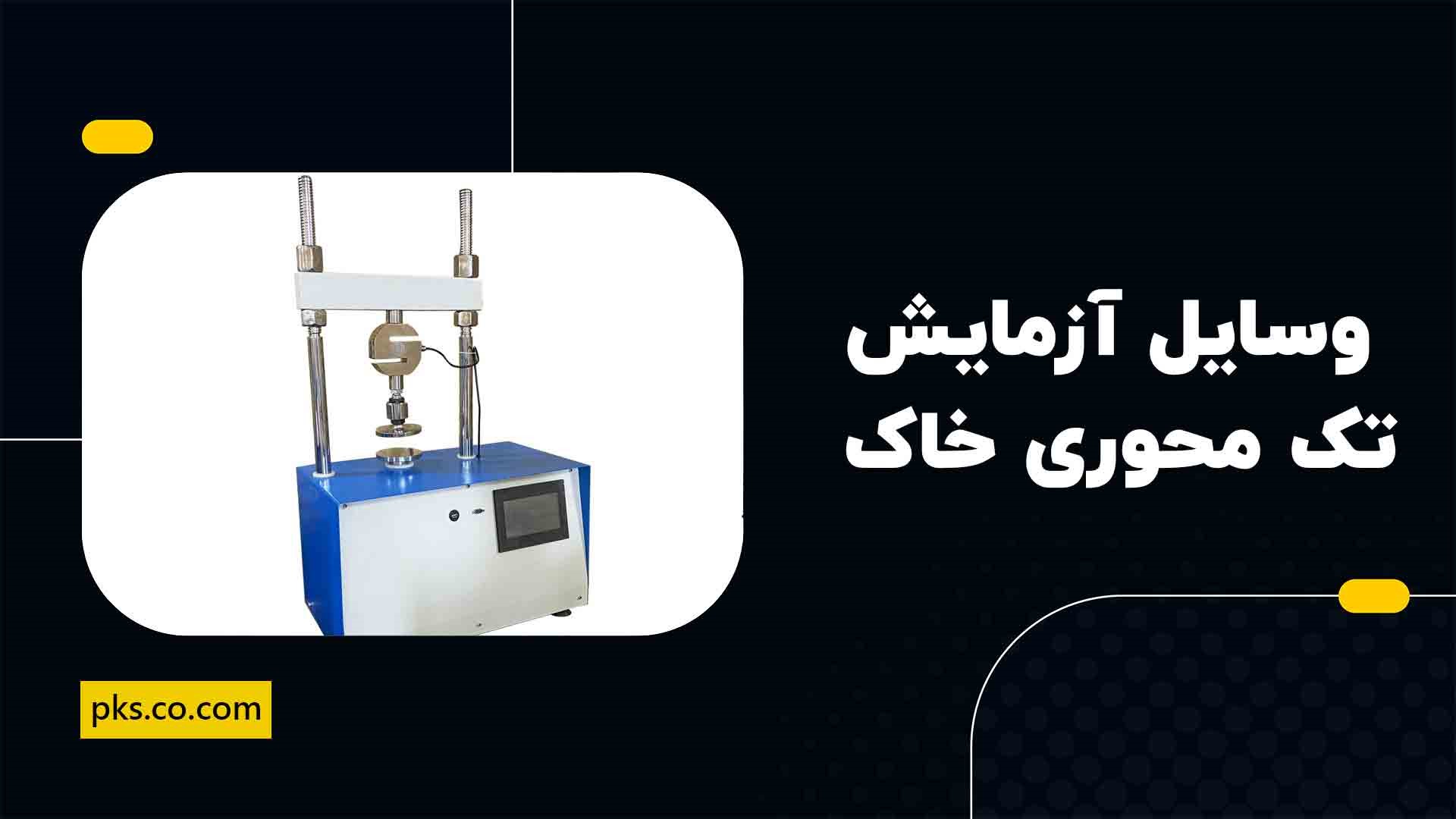

وسایل آزمایش تک محوری خاک

برای انجام آزمایش تک محوری خاک، ابتدا باید با وسایل مورد نیاز آشنا شد تا نمونه‌برداری و آزمایش به درستی انجام شود. وسایل زیر برای این کار ضروری هستند:

• دستگاه آزمايش فشاري ساده
• دستگاه خارج كردن نمونه از نمونه گير
• كرنش سنج كه قابليت اندازه گيري تغيير شكل تا 20 درصد طول نمونه را داشته باشد
• استوانه نمونه و درپوش
• ترازو با حساسيت 0.01 گرم
• گرمخانه
• كرنومتر
• قالب تراکم و ملحقات آن
• کوليس
• نقاله
• ماله
• ظرف تبخير
• كاغذ مومي يا شفاف

داشتن این وسایل، اجرای دقیق آزمایش تک محوری و به دست آوردن نتایج قابل اعتماد را تضمین می‌کند و پایه‌ای برای تحلیل مقاومت خاک و طراحی سازه‌های ژئوتکنیکی فراهم می‌نماید.

گزارش کار آزمایش تک محوری مکانیک خاک

گزارش کار آزمایش تک محوری مکانیک خاک شامل ثبت تمامی مراحل آماده‌سازی نمونه، انجام آزمایش و تحلیل نتایج می‌باشد. این گزارش به مهندسان و دانشجویان کمک می‌کند تا مقاومت فشاری و رفتار برشی خاک‌های چسبنده را به‌صورت دقیق بررسی کنند.

 در این آزمایش، نمونه خاک به شکل استوانه‌ای تهیه شده و تحت بار محوری قرار می‌گیرد تا نقطه گسیختگی مشخص شود. گزارش کار باید شامل مشخصات نمونه، وسایل استفاده شده، نحوه بار گذاری، نتایج اندازه‌گیری تنش و تغییر شکل، و تحلیل نهایی مقاومت تک محوری خاک باشد. تهیه گزارش دقیق، نه تنها در فهم بهتر رفتار خاک مؤثر است، بلکه مبنای تصمیم گیری در طراحی پی و سایر سازه‌های خاکی محسوب می‌شود.

تعیین مقاومت فشاری محصور نشده خاک چسبنده

تعیین مقاومت فشاری محصور نشده خاک چسبنده یکی از روش‌های اصلی بررسی مقاومت خاک‌های رسی است. در این آزمایش، نمونه استوانه‌ای خاک بدون فشار جانبی در دستگاه تک محوری قرار می‌گیرد و تحت بار محوری یکنواخت تا رسیدن به گسیختگی آزمایش می‌شود.

 حداکثر تنشی که نمونه قبل از شکست تحمل می‌کند، به‌عنوان مقاومت فشاری محصور نشده ثبت شده و برای طراحی پی، شیب‌ها و سازه‌های خاکی مورد استفاده قرار می‌گیرد.

مزایا و معایب آزمایش مقاومت فشاری محصور نشده

آزمایش مقاومت فشاری تک محوری سنگ

آزمایش مقاومت فشاری تک محوری سنگ یکی از مهم‌ترین آزمایش‌ها برای تعیین مقاومت مکانیکی سنگ در برابر فشار است. در این آزمایش، نمونه استوانه‌ای سنگ بدون هیچگونه تنش جانبی تحت بار فشاری یکنواخت قرار می‌گیرد.

 بار گذاری به‌صورت تدریجی انجام می‌شود تا زمانی که نمونه دچار شکست شود. حداکثر تنش فشاری ثبت شده در لحظه شکست، به‌عنوان مقاومت فشاری تک محوری سنگ شناخته می‌شود.

 نتایج این آزمایش نقش مهمی در طراحی سازه‌های سنگی، تونل‌ها و پروژه‌های معدنی دارند. همچنین رفتار شکست و نوع گسیختگی سنگ از روی این آزمایش قابل بررسی است.

روش تهیه نمونه خاک به صورت دست نخورده

تهیه نمونه خاک به‌صورت دست نخورده با هدف حفظ ساختار طبیعی و رطوبت واقعی خاک انجام می‌شود. برای این کار معمولا از لوله‌های نمونه گیر با جداره نازک استفاده می‌شود تا کمترین اختلال در بافت خاک ایجاد گردد.

 نمونه گیر به آرامی و بدون ضربه در داخل خاک فرو برده می‌شود. پس از برداشت، دو سر نمونه با درپوش مناسب بسته و آب بندی می‌گردد تا از تغییر رطوبت جلوگیری شود.

 در نهایت، نمونه‌ها برچسب گذاری شده و با دقت به آزمایشگاه منتقل می‌شوند. این روش برای آزمایش‌های مکانیک خاک که به ساختار طبیعی خاک وابسته‌اند، اهمیت زیادی دارد.

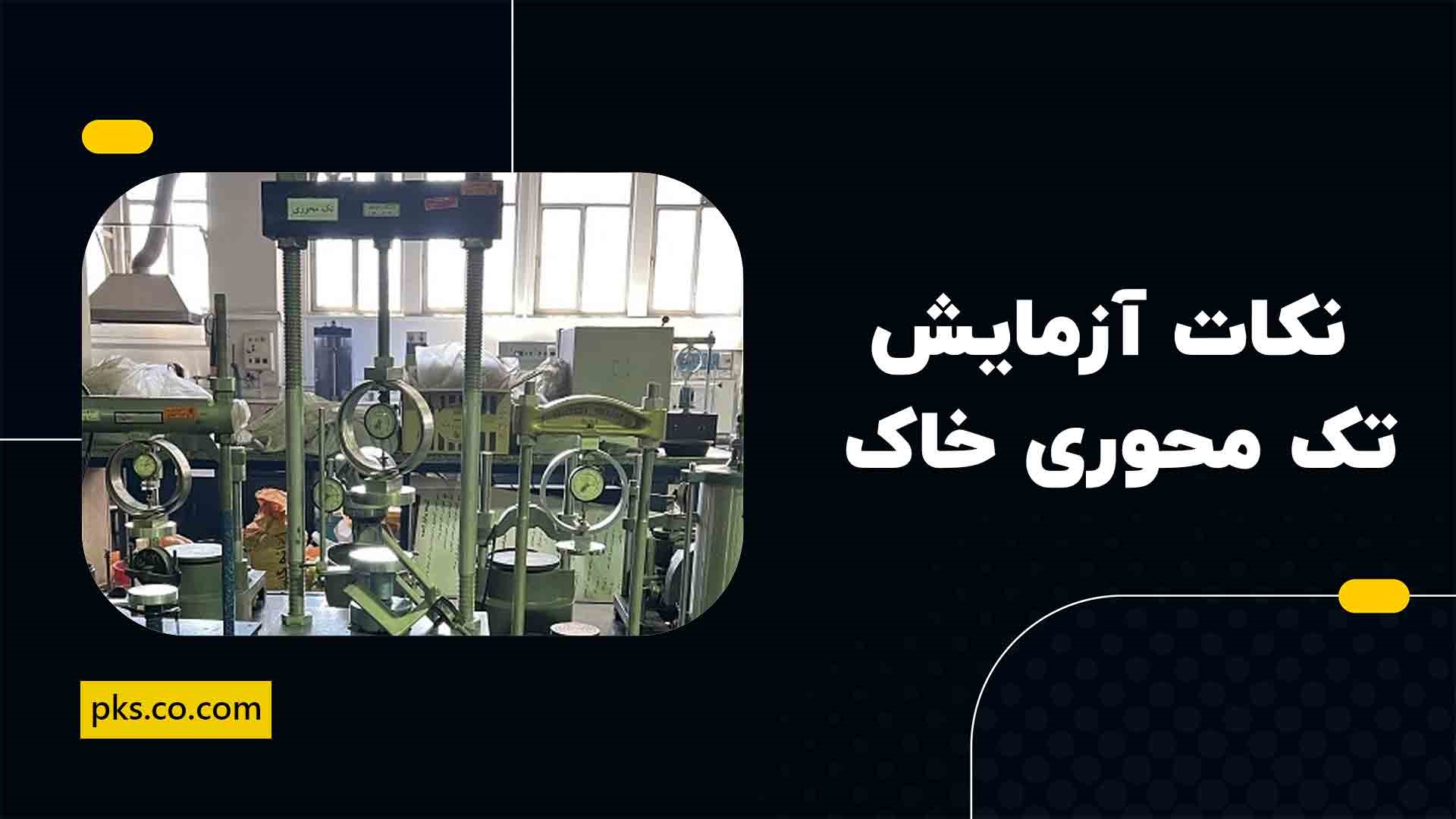

نکات آزمایش تک محوری خاک

در آزمایش تک محوری خاک، مهم است که نمونه کاملا دست نخورده و بدون ترک باشد تا نتایج قابل اعتماد باشند. نسبت ارتفاع به قطر نمونه معمولا حدود ۲ در نظر گرفته می‌شود و دو انتهای نمونه باید صاف و موازی باشند.

سرعت بار گذاری باید یکنواخت و مطابق استاندارد انجام شود و بار گذاری معمولا بدون زهکشی و بدون اعمال تنش جانبی ادامه پیدا می‌کند تا نمونه دچار گسیختگی شود.

 حداکثر تنش فشاری ثبت شده، مقاومت فشاری محصور نشده خاک محسوب می‌شود و در طول آزمایش باید رطوبت و دمای نمونه حفظ شود.

 برای درک کامل رفتار خاک تحت فشار، آزمایش‌های پیشرفته‌ای مانند آزمایش سه محوری انجام می‌شود که بررسی دقیق تنش‌های برشی خاک را ممکن می‌سازد. برای کسب اطلاعات بیشتر و انجام آزمایش‌ها، وبلاگ مربوط به آزمایش سه محوری خاک را در پی خاک سنگ مطالعه و بررسی کنید.

کلام پایانی

 در نهایت، آزمایش تک محوری خاک یکی از روش‌های اساسی و کاربردی برای بررسی مقاومت و رفتار مکانیکی خاک‌ها است. نتایج این آزمایش به مهندسان ژئوتکنیک کمک می‌کند تا رفتار خاک در شرایط واقعی سازه را بهتر پیش بینی کنند.

با رعایت نکات نمونه‌برداری و اجرای صحیح آزمایش، می‌توان اطلاعات دقیق و قابل اعتمادی از مقاومت فشاری محصور نشده خاک به دست آورد. این داده‌ها نقش مهمی در طراحی پی‌ها، دیوارهای حائل و سایر سازه‌های خاکی دارند. در نهایت، آزمایش تک محوری ابزار ارزشمندی برای تحلیل و ایمنی سازه‌ها به شمار می‌رود.

سوالات متداول

• کاربرد نتایج آزمایش تک محوری در مهندسی چیست؟
• نتایج برای طراحی پی‌ها، برآورد پایداری شیب‌ها، و تحلیل فشار خاک مورد استفاده قرار می‌گیرد.
• چه عواملی روی نتیجه آزمایش تاثیر می‌گذارند؟
• اندازه نمونه، نرخ اعمال بار، شرایط مرطوب بودن، یکنواختی نمونه و نحوه تثبیت آن در دستگاه، همه تاثیر گذارند.
• اندازه استاندارد نمونه آزمایش تک محوری چقدر است؟
• معمولا نمونه‌ها به شکل استوانه‌ای با قطر ۳۸–۵۰ میلی‌متر و ارتفاع ۷۶–۱۰۰ میلی‌متر آماده می‌شوند.
• مدت زمان انجام آزمایش تک محوری چقدر است؟
• بسته به نوع خاک و روش کنترل کرنش یا تنش، معمولا بین ۳۰ دقیقه تا چند ساعت طول می‌کشد.
