آزمایش چکش اشمیت

آزمایش چکش اشمیت روشی سریع، ساده، کم ‌هزینه و غیر مخرب برای ارزیابی یکنواختی و برآورد مقاومت فشاری بتن است. در این آزمایش، میزان بازگشت جرم فنردار پس از ضربه به سطح بتن اندازه‌گیری می‌شود و عدد حاصل، سختی سطحی بتن را نشان می‌دهد.

نتایج این روش برای مقایسه بخش‌های مختلف سازه و شناسایی نواحی ضعیف کاربرد دارد اما برای تخمین دقیق مقاومت باید با منحنی کالیبراسیون یا آزمایش مغزه‌گیری کنترل شود. در ادامه به مطالب بیشتری می‌پردازیم تا پایان با ما همراه باشید.

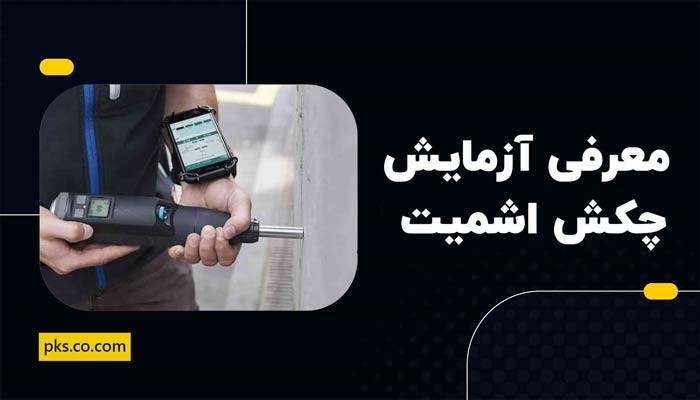

معرفی آزمایش چکش اشمیت

آزمایش چکش اشمیت روشی سریع، ساده، کم‌ هزینه و غیر مخرب برای ارزیابی یکنواختی و برآورد مقاومت فشاری بتن است. این تست با اندازه‌گیری میزان بازگشت جرم فنردار پس از ضربه به سطح بتن، سختی سطحی سازه را مشخص می‌کند. به دلیل عدم آسیب به سازه و سرعت بالای اجرا، این آزمایش ابزاری کارآمد برای پایش اولیه و غربالگری بخش‌های مختلف بتن‌ ریزی‌ شده به شمار می‌رود.

انتخاب تجهیزات مناسب در آزمایشگاه جوش نقش مهمی در کنترل کیفیت اتصالات و آزمون‌های فنی دارد؛ برای دیدن محصولات، خرید تجهیزات آزمایشگاه جوش را مشاهده کنید.

انواع چکش اشمیت

چکش‌های اشمیت با توجه به انرژی ضربه، نوع کاربرد و نحوه ثبت اطلاعات به دسته‌های مختلفی تقسیم می‌شوند که هر کدام برای تیپ خاصی از مصالح و سازه‌ها طراحی شده‌اند. انتخاب نوع مناسب چکش نقش مستقیمی در دقت خروجی آزمایش و انطباق آن با نیازهای پروژه دارد. انواع اصلی این ابزار عبارتند از:

• چکش اشمیت نوع N
• چکش اشمیت نوع L
• چکش اشمیت دیجیتال

چکش اشمیت نوع N

این مدل استانداردترین و رایج‌ترین نوع چکش برای بتن‌های معمولی در پروژه‌های عمرانی است. انرژی ضربه آن حدود ۲.۲ مگاژول بوده و برای بتن‌هایی با ضخامت ۱۰۰ میلی‌متر به بالا و مقاومت‌های متداول کاربرد دارد.

بررسی قیمت تجهیزات آزمایشگاه بتن به شما کمک می‌کند دستگاه‌های مورد نیاز را متناسب با بودجه و نوع کاربرد انتخاب کنید؛ برای مشاهده جزئیات، قیمت تجهیزات آزمایشگاه بتن را بررسی کنید.

چکش اشمیت نوع L

این چکش انرژی ضربه‌ای معادل یک ‌سوم نوع N (حدود ۰.۷۳۵ مگاژول) دارد و برای قطعات بتنی نازک یا بتن‌های حساس و کم مقاومت استفاده می‌شود. استفاده از این مدل مانع از ایجاد ترک یا تخریب موضعی در سازه‌های ظریف‌تر می‌گردد.

مدول الاستیسیته بتن یکی از پارامترهای مهم در تحلیل رفتار سازه‌ای و میزان تغییر شکل بتن تحت بارگذاری است؛ برای مطالعه کامل‌تر، مدول الاستیسیته بتن چیست؟ را بخوانید.

چکش اشمیت دیجیتال

این دستگاه مدرن مجهز به حسگرهای الکترونیکی و نمایشگر دیجیتال برای ثبت خودکار داده‌ها، میانگین گیری و رسم نمودار است. این مدل علاوه بر کاهش خطای انسانی در خواندن اعداد، امکان انتقال آسان اطلاعات به کامپیوتر را فراهم می‌کند.

این آزمایش میزان مقاومت بتن در برابر تنش‌های خمشی را مشخص می‌کند و در بررسی عملکرد تیرها و دال‌های بتنی کاربرد زیادی دارد؛ برای آشنایی بیشتر، آزمایش مقاومت خمشی بتن را مطالعه کنید.

هدف از انجام آزمایش چکش اشمیت

هدف اصلی این آزمایش، ارزیابی غیرمخرب سختی سطحی بتن به منظور تخمین مقاومت فشاری تقریبی و سنجش یکنواختی کیفیت ملات در بخش‌های مختلف سازه است. این تست به مهندسان کمک می‌کند تا بدون نیاز به مغزه‌گیری‌های متعدد و آسیب زدن به بدنه اصلی ساختمان، مناطق مشکوک، ضعیف یا آسیب دیده بتن را به سرعت شناسایی و مانیتور کنند.

برای ارزیابی دقیق کیفیت ملات و سنجش عملکرد آن در شرایط مختلف، آشنایی با روش‌های استاندارد این آزمون اهمیت زیادی دارد؛ برای اطلاعات بیشتر، انتخاب تعیین مقاومت فشاری ملات سیمان را ببینید.

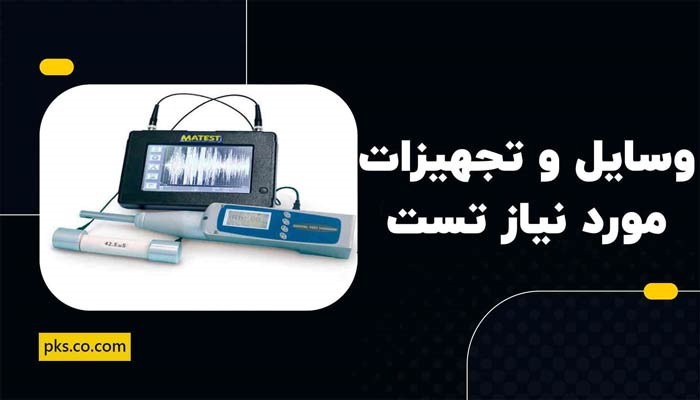

وسایل و تجهیزات مورد نیاز تست چکش اشمیت

برای انجام دقیق این تست غیر مخرب و کالیبره نگه داشتن دستگاه در طول فرآیند به ابزارهای جانبی خاصی در محل پروژه نیاز است. تهیه این تجهیزات پیش از شروع آزمایش، صحت و استاندارد بودن مراحل کار را تضمین می‌کند. وسایل اصلی مورد نیاز عبارتند از:

• دستگاه چکش اشمیت (نوع N یا L متناسب با مشخصات سازه)
• سنگ سنباده کاربوراندوم جهت صاف و یکنواخت کردن سطح بتن
• سندان کالیبراسیون مخصوص برای تست صحت عملکرد و کالیبره کردن چکش
• خط کش یا شابلون جهت شبکه بندی نقاط ضربه
• تجهیزات ثبت داده‌ها مانند دفترچه یادداشت یا نرم‌افزار مربوطه

استفاده از تجهیزات استاندارد و سالم در کنار چکش کالیبره شده، پایداری نتایج را تضمین می‌کند. هرگونه نقص در سنگ سنباده یا خرابی فنر داخلی چکش می‌تواند انحرافات شدیدی در عدد بازگشت ثبت شده ایجاد کند.

استاندارد آزمایش چکش اشمیت

این آزمایش تحت استانداردهای معتبر بین‌المللی و ملی نظیر ASTM C805، استاندارد اروپایی EN 12504-2 و استاندارد ملی ایران به شماره ISIRI 3201-2 انجام می‌شود. این مراجع دقیقاً نحوه آماده‌سازی سطح، حداقل تعداد ضربات در هر محدوده تست، فاصله نقاط ضربه از یکدیگر و روش‌های اصلاحی نتایج را تعیین می‌کنند تا آزمون از اعتبار حقوقی و مهندسی کافی برخوردار باشد.

مراحل انجام آزمایش چکش اشمیت

اجرای صحیح این آزمایش نیازمند رعایت گام‌ به ‌گام دستورالعمل‌های استاندارد است تا داده‌های خروجی قابلیت اتکا داشته باشند. کوچک‌ترین سهل‌انگاری در آماده‌سازی سطح یا زاویه دستگاه می‌تواند کل فرآیند را بی‌اعتبار کند. مراحل انجام آزمایش چکش اشمیت عبارتند از؛

انتخاب و آماده‌سازی دقیق سطح بتن

ابتدا باید بخشی از سازه با ضخامت حداقل ۱۰۰ میلی‌متر انتخاب شود. سطح مورد نظر به کمک سنگ سنباده کاربوراندوم به صورت دورانی ساییده می‌شود تا کاملاً صاف، تمیز و عاری از هرگونه ملات سست، پوشش رنگ، اندود گچ یا رطوبت موضعی گردد؛ زیرا وجود هر گونه ناهمواری مقاومت فشاری را کمتر نشان می‌دهد.

ترسیم شبکه نقاط ضربه (شابلون‌ گذاری)

یک محدوده مشخص (معمولا مربعی به ابعاد ۱۵ در ۱۵ سانتی‌متر) روی بتن آماده شده ترسیم می‌شود. با استفاده از شابلون یا خط ‌کش، این محدوده به صورت شبکه‌ای علامت گذاری می‌شود تا حداقل ۱۰ تا ۱۲ نقطه آزمون با فاصله حداقل ۲.۵ سانتی‌متر از یکدیگر و فاصله حداقل ۵ سانتی‌متر از لبه‌های سازه مشخص گردد.

تنظیم، اعمال ضربه و قرائت دستگاه

ضامن چکش آزاد شده و پیستون آن کاملاً عمود بر سطح بتن قرار می‌گیرد. دستگاه به آرامی و با نیروی یکنواخت به سمت جلو فشار داده می‌شود تا زمانی که چکش شلیک شده و ضربه به سطح وارد شود. در همان حالت فشار، دکمه قفل بدنه فشرده می‌شود تا پیستون قفل شده و عدد بازگشت (R) از روی خط کش مدرج یا صفحه دیجیتال خوانده و ثبت شود.

حذف داده‌ های پرت و محاسبه میانگین نهایی

پس از ثبت تمام ۱۰ یا ۱۲ عدد بازگشت، میانگین کل اعداد محاسبه می‌شود. طبق استاندارد، هر عددی که بیش از ۶ واحد با میانگین کل اختلاف داشته باشد، به عنوان داده پرت حذف می‌گردد؛ در صورتی که پس از حذف این داده‌ها، تعداد ضربات معتبر باقی‌مانده کمتر از ۸ عدد باشد، کل آزمایش در آن ناحیه باطل بوده و باید در موقعیت جدیدی تکرار شود.

نحوه خواندن و تفسیر نتایج چکش اشمیت

برای تفسیر نتایج، میانگین اعداد بازگشت حاصل از ضربات محاسبه شده و با استفاده از منحنی‌های کالیبراسیون موجود روی بدنه چکش (با توجه به زاویه قرارگیری دستگاه)، مقاومت فشاری تقریبی بتن برآورد می‌شود. بالا بودن عدد بازگشت نشان‌دهنده سختی سطحی بیشتر و در نتیجه مقاومت فشاری بالاتر بتن است؛ با این حال، برای تفسیر دقیق و نهایی همواره باید شرایط محیطی و سن بتن را مد نظر قرار داد.

عوامل موثر بر نتایج آزمایش چکش اشمیت

نتایج حاصل از این آزمایش به شدت تحت تأثیر مشخصات فیزیکی بتن و شرایط محیطی محل تست قرار دارند. عدم توجه به این پارامترها می‌تواند تفسیر مقاومت فشاری سازه را با خطای فاحش روبه‌رو کند. مهم‌ترین عوامل اثرگذار عبارتند از:

• میزان رطوبت سطحی بتن (بتن مرطوب عدد بازگشت کمتری نشان می‌دهد)
• سن بتن و میزان کربناتاسیون رخ ‌داده در سطح آن
• نوع و جنس سنگدانه‌ها و احتمال برخورد مستقیم ضربه با سنگدانه درشت
• صلبیت سازه و ضخامت قطعه بتنی مورد آزمایش
• زاویه قرارگیری چکش نسبت به افق در زمان ضربه زدن

شناخت و کنترل این عوامل به مهندسین کمک می‌کند تا با اعمال ضرایب تصحیح مناسب در محاسبات خود به تخمینی واقع‌گرایانه‌تر از مقاومت فشاری بتن دست یابند.

خطاهای رایج در انجام آزمایش

بروز خطا در آزمایش‌های غیر مخرب به دلیل وابستگی شدید به مهارت اپراتور و شرایط سطحی بتن بسیار رایج است. شناسایی این خطاها مانع از تایید بتن‌های ضعیف یا تخریب بی دلیل سازه‌های سالم می‌شود. ریشه‌های اصلی خطا در این تست شامل موارد زیر است:

• عمود نبودن چکش بر سطح بتن در لحظه شلیک
• انجام تست روی بتن‌های بسیار جوان (با سن کمتر از ۱۴ روز) یا بتن‌های کاملا خیس
• ضربه زدن روی حفره‌های خالی هوا یا مستقیما روی سنگدانه‌های بسیار بزرگ زیر پوسته
• کالیبره نبودن دستگاه چکش اشمیت و عدم تست آن با سندان پیش از شروع کار
• عدم سنباده ‌زنی و تمیزکاری مناسب سطوح ناصاف و زبر

با آموزش صحیح اپراتورها و کالیبراسیون دوره‌ای تجهیزات، می‌توان بخش عمده‌ای از این خطاهای سیستماتیک و فردی را در حین کار کارگاهی حذف نمود.

مزایای آزمایش چکش اشمیت

استفاده از چکش اشمیت در پروژه‌های عمرانی به دلیل ویژگی‌های عملیاتی منحصر‌به‌فرد این دستگاه بسیار گسترده است. این تست به عنوان اولین خط ارزیابی کیفی سازه‌ها مزایای ارزشمندی به همراه دارد که مهم‌ترین آن‌ها عبارتند از:

• غیر مخرب بودن و عدم وارد کردن آسیب سازه‌ای به بتن
• سرعت بالای انجام تست و امکان ثبت ده‌ها داده در چند دقیقه
• هزینه بسیار پایین تجهیزات و سادگی کاربری بدون نیاز به تخصص پیچیده
• پرتابل و سبک بودن دستگاه جهت حمل آسان در کارگاه
• امکان ارزیابی یکنواختی بتن در حجم‌های بسیار وسیع از سازه

این ویژگی‌ها باعث شده تا چکش اشمیت به عنوان یک ابزار غربالگری فوق‌العاده برای مهندسان ناظر جهت بررسی اولیه و تصمیم‌گیری برای مراحل بعدی کنترل کیفیت شناخته شود.

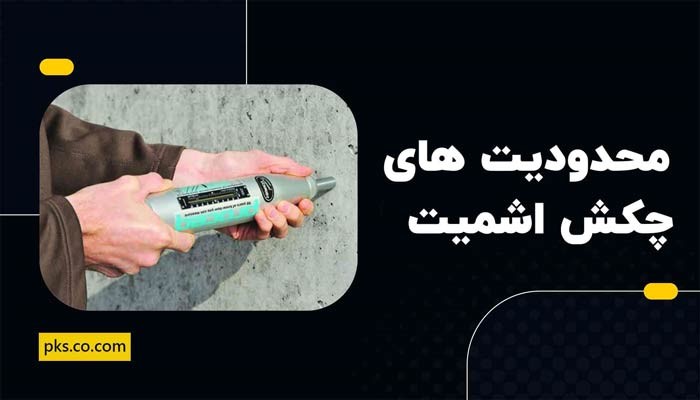

محدودیت ‌ها و معایب آزمایش چکش اشمیت

علی‌رغم مزایای فراوان، چکش اشمیت محدودیت‌های فنی جدی دارد که مانع از اتکای صد درصدی به نتایج آن به عنوان جایگزین نهایی تست‌های مخرب می‌شود. آگاهی از این ضعف‌ها برای تحلیل درست سازه ضروری است. محدودیت‌های اصلی این روش عبارتند از:

• حساسیت بالا به شرایط پوسته بتن و عدم نمایش کیفیت بتن داخلی (عمقی)
• تاثیر پذیری شدید از وجود کربناتاسیون (که باعث افزایش کاذب عدد بازگشت می‌شود)
• عدم دقت کافی در برآورد دقیق مقاومت فشاری بدون کالیبراسیون محلی با آزمایش مغزه‌گیری
• محدودیت استفاده در بتن‌های بسیار نرم، بسیار سخت یا قطعات نازک و دال‌ها
• وابستگی زیاد نتایج به مهارت و زاویه دست اپراتور

به دلیل همین محدودیت‌ها، آیین‌نامه‌های عمرانی توصیه می‌کنند که نتایج این تست صرفا به عنوان یک معیار نسبی و مقایسه‌ای در نظر گرفته شود.

تفاوت آزمایش چکش اشمیت با آزمایش مقاومت فشاری بتن

این دو آزمایش اگر چه هدف مشترکی یعنی تعیین مقاومت بتن را دنبال می‌کنند، اما در روش شناسی، دقت و نحوه اجرا تفاوت‌های بنیادی با یکدیگر دارند. درک این تفاوت‌ها مانع از سوء برداشت در گزارش‌های فنی مهندسی می‌شود. تفاوت‌های کلیدی این دو عبارتند از:

نوع آزمایش (مخرب در برابر غیر مخرب)

تست مقاومت فشاری یک آزمایش مخرب است که روی نمونه‌های مکعبی/استوانه‌ای یا مغزه‌ها انجام شده و آن‌ها را می‌شکند؛ در حالی که چکش اشمیت کاملا غیر مخرب بوده و آسیبی به سازه وارد نمی‌کند.

دقت و مرجعیت

آزمایش مقاومت فشاری بتن با جک بتن شکن مقادیر واقعی مقاومت کل حجم نمونه را تعیین می‌کند و سند حقوقی پروژه است اما چکش اشمیت تنها مقاومت تقریبی پوسته سطحی را برآورد می‌کند.

سرعت و هزینه

انجام تست مخرب نیازمند قالب گیری، عمل آوری ۲۸ روزه یا مغزه‌گیری پرهزینه و انتقال به آزمایشگاه است؛ در حالی که تست اشمیت در محل کارگاه، با هزینه‌ای ناچیز و در چند دقیقه انجام می‌شود.

جمع‌بندی؛ آیا آزمایش چکش اشمیت قابل اعتماد است؟

آزمایش چکش اشمیت ابزاری بسیار کارآمد و قابل اعتماد برای ارزیابی یکنواختی بتن و شناسایی نقاط ضعیف سازه است، اما نباید از آن به عنوان جایگزین مستقیم و قطعی آزمایش‌های مخرب (مانند شکستن نمونه‌های کارگاهی یا مغزه‌گیری) استفاده کرد.

این تست زمانی بیشترین میزان قابل اعتماد بودن را دارد که نتایج آن با انجام کالیبراسیون محلی روی هسته‌های بتنی (کُر) استخراج شده از همان سازه اصلاح و صحه گذاری شده باشد. در بخش نظرات سایت پی خاک سنگ کامنت بگذارید تا کارشناسان به خوبی شما را راهنمایی کنند.
