آزمایش تعیین ضریب تطویل و تورق سنگدانه ها

آزمایش تعیین ضریب تطویل و تورق سنگدانه ها، ابزاری کلیدی برای سنجش شکل هندسی، یکنواختی ابعاد و کیفیت دانه ‌بندی مصالح سنگی است. این آزمایش با تشخیص دانه‌های بیش از حد پهن یا کشیده، تأثیر مستقیم آن‌ها بر کارایی، تراکم و مقاومت نهایی بتن یا آسفالت را ارزیابی می‌کند تا از رعایت استانداردهای فنی در پروژه‌های عمرانی اطمینان حاصل شود. در ادامه به مطالب بیشتری می‌پردازیم تا پایان با ما همراه باشید.

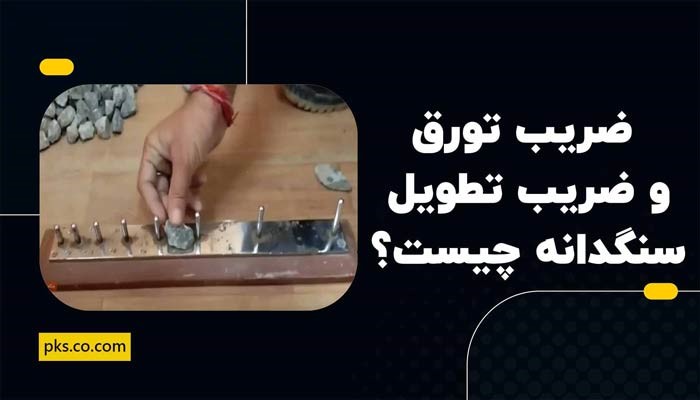

ضریب تورق و ضریب تطویل سنگدانه چیست؟

ضریب تورق و ضریب تطویل دو شاخص مهم برای بررسی شکل هندسی ذرات سنگدانه هستند. این شاخص‌ها مقدار دانه‌های پولکی و کشیده موجود در نمونه را به‌ صورت درصد وزنی نشان می‌دهند و در ارزیابی کیفیت مصالح مصرفی در بتن، آسفالت و لایه‌های روسازی کاربرد دارند.

تعریف ضریب تورق (Flakiness Index)

ضریب تورق، درصد وزنی ذراتی است که ضخامت آن‌ها نسبت به اندازه متوسط دانه بسیار کم باشد. در روش متداول، ذره‌ای پولکی یا تورق‌دار شناخته می‌شود که کوچک‌ترین بُعد آن از حدود ۰٫۶ برابر اندازه متوسط محدوده دانه بندی کمتر باشد.

آزمایش دانسیته در محل یکی از مهم‌ترین روش‌های کنترل کیفیت تراکم خاک و مصالح در پروژه‌های راه سازی و عمرانی است. این آزمایش نشان می‌دهد تراکم اجرا شده تا چه اندازه با مشخصات فنی و الزامات پروژه مطابقت دارد. اگر می‌خواهید با روش اجرا، ابزارها و اهمیت این آزمون بیشتر آشنا شوید، مطلب آزمایش دانسیته در محل را مطالعه کنید.

تعریف ضریب تطویل (Elongation Index)

ضریب تطویل، درصد وزنی ذراتی را نشان می‌دهد که طول آن‌ها در مقایسه با اندازه متوسط دانه بیش از حد زیاد است. معمولا ذره‌ای کشیده محسوب می‌شود که بزرگ‌ترین بُعد آن از حدود ۱٫۸ برابر اندازه متوسط محدوده دانه بندی بیشتر باشد.

آزمایش هیدرومتری خاک برای تعیین دانه بندی ذرات بسیار ریز مانند سیلت و رس استفاده می‌شود و مکمل مهمی برای آزمایش الک است. این آزمون در شناسایی نوع خاک و بررسی رفتار آن در پروژه‌های عمرانی کاربرد زیادی دارد. برای آشنایی کامل با مراحل اجرا و کاربردهای این روش، مطلب آزمایش هیدرومتری خاک را بررسی کنید.

هدف از انجام آزمایش تعیین ضریب تطویل و تورق

هدف اصلی این آزمایش، تعیین درصد ذرات نامناسب از نظر شکل ظاهری در یک نمونه سنگدانه است. افزایش دانه‌های پولکی و کشیده می‌تواند تراکم پذیری، مقاومت مکانیکی، کارایی مخلوط و دوام سازه را تحت تاثیر قرار دهد.

کنترل کیفیت مصالح سنگی

با انجام آزمایش تورق و تطویل می‌توان کیفیت سنگدانه‌های تولید شده در معدن یا کارخانه سنگ شکن را کنترل کرد. نتایج آزمایش مشخص می‌کند که مصالح برای استفاده در بتن، آسفالت یا لایه‌های روسازی مناسب هستند یا به اصلاح فرایند خردایش نیاز دارند.

تجهیزات آزمایشگاه بتن برای کنترل کیفیت مصالح و ارزیابی مقاومت و عملکرد بتن ضروری هستند. انتخاب درست این ابزارها باعث می‌شود آزمایش‌ها با دقت بیشتر و مطابق استانداردهای فنی انجام شوند. اگر قصد دارید تجهیزات مناسب پروژه یا آزمایشگاه خود را انتخاب کنید، صفحه خرید تجهیزات آزمایشگاه بتن را بررسی کنید.

بهبود دوام بتن و آسفالت

ذرات پولکی و کشیده در برابر فشار، ضربه و سایش آسیب‌پذیرتر هستند و ممکن است هنگام اختلاط یا تراکم بشکنند. محدود کردن این ذرات باعث ایجاد ساختاری متراکم‌تر، کاهش فضای خالی و افزایش دوام بتن و مخلوط آسفالتی می‌شود.

انتخاب تجهیزات مناسب برای آزمایشگاه خاک، دقت نتایج و کیفیت ارزیابی‌های ژئوتکنیکی را به‌ طور مستقیم تحت تاثیر قرار می‌دهد. استفاده از دستگاه‌های استاندارد و دقیق، انجام آزمون‌ها را قابل‌اعتمادتر و حرفه‌ای‌تر می‌کند. برای انتخاب بهتر دستگاه‌ها و آشنایی با گزینه‌های موجود، بخش خرید تجهیزات آزمایشگاه خاک را بررسی کنید.

اهمیت رعایت استانداردهای عمرانی در پروژه‌ ها

استانداردهای عمرانی حدود مجاز، روش نمونه‌ برداری، تجهیزات و شیوه محاسبه نتایج را مشخص می‌کنند. رعایت این الزامات موجب قابل ‌اعتماد بودن نتایج آزمایش و جلوگیری از مصرف مصالح نامرغوب در پروژه می‌شود.

استاندارد آزمایش ضریب تورق و تطویل

روش انجام آزمایش ممکن است با توجه به استاندارد مرجع پروژه متفاوت باشد. تعریف ذرات پولکی و کشیده، ابعاد گیج، محدوده دانه بندی و نحوه گزارش نتایج باید دقیقاً مطابق استاندارد ذکر شده در مشخصات فنی پروژه انتخاب شود.

آزمایش تک ‌محوری خاک برای تعیین مقاومت فشاری خاک‌های چسبنده، به ویژه نمونه‌های رسی به‌ کار می‌رود و در تحلیل پایداری و طراحی‌های ژئوتکنیکی نقش مهمی دارد. این آزمایش اطلاعات مفیدی از رفتار خاک تحت بار محوری در اختیار مهندس قرار می‌دهد. اگر می‌خواهید با نحوه انجام، کاربردها و تفسیر نتایج این آزمون آشنا شوید، مطلب آزمایش تک محوری خاک را بخوانید.

استاندارد ASTM (روش‌ های بین‌ المللی)

استاندارد ASTM D4791 برای تعیین ذرات تخت، کشیده یا تخت و کشیده در سنگدانه‌های درشت به کار می‌رود. در این روش، نسبت ابعاد ذرات با استفاده از گیج تناسبی و بر اساس نسبت‌هایی مانند ۱ به ۳ یا ۱ به ۵ بررسی می‌شود؛ بنابراین نتایج آن لزوماً با شاخص کلاسیک تورق و تطویل یکسان نیست.

استاندارد BS (روش بریتانیایی)

روش بریتانیایی به‌ طور سنتی در استانداردهای BS 812-105.1 و BS 812-105.2 برای تعیین شاخص تورق و تطویل ارائه شده است. در کاربردهای جدیدتر، ممکن است استانداردهای متناظر اروپایی مانند BS EN 933-3 و BS EN 933-4 مورد استناد قرار گیرند.

استاندارد ملی ایران (ISIRI)

در ایران باید از آخرین ویرایش استاندارد ملی مربوط به تعیین شکل ذرات سنگدانه و الزامات درج شده در مشخصات فنی پروژه استفاده شود. روش ملی معمولا نحوه نمونه‌ برداری، دانه بندی، استفاده از گیج‌ها، توزین و گزارش درصد ذرات نامناسب را تعیین می‌کند.

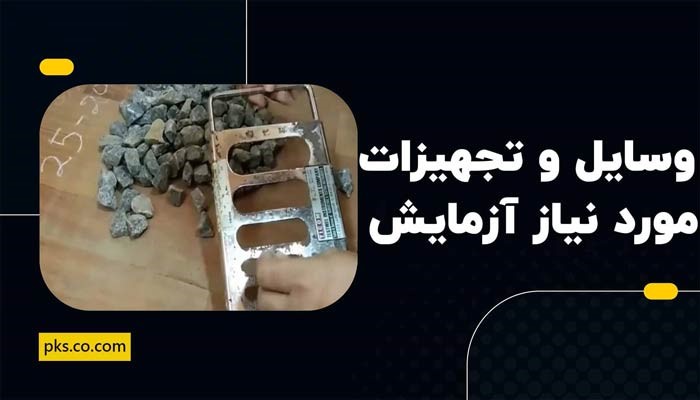

وسایل و تجهیزات مورد نیاز آزمایش

برای اجرای صحیح آزمایش، تجهیزات باید سالم، تمیز و کالیبره باشند. انتخاب ابعاد الک‌ها و شیارهای گیج نیز باید متناسب با محدوده‌های دانه بندی تعیین ‌شده در استاندارد مرجع انجام شود.

الک‌ های استاندارد آزمایشگاهی

مجموعه الک‌های استاندارد برای تفکیک نمونه به محدوده‌های مختلف اندازه استفاده می‌شود. الک‌ها باید چشمه‌های سالم و ابعاد اسمی مشخص داشته باشند و پیش از آزمایش از تمیزبودن آن‌ها اطمینان حاصل شود.

کولیس یا گیج تورق (شابلون مخصوص)

گیج تورق دارای شیارهایی با عرض مشخص است که ضخامت ذرات هر محدوده دانه بندی را کنترل می‌کند. ذراتی که از شیار متناظر عبور کنند، در روش کلاسیک به‌ عنوان ذرات پولکی یا تورق‌دار جدا می‌شوند.

گیج تطویل

گیج تطویل از پین‌ها یا دهانه‌هایی با فاصله استاندارد تشکیل شده است و برای کنترل طول ذرات به کار می‌رود. ذره‌ای که طول آن از فاصله تعیین‌شده برای محدوده دانه بندی مربوط بیشتر باشد، کشیده محسوب می‌شود.

ترازو با دقت بالا

ترازو برای اندازه‌گیری جرم کل نمونه و جرم ذرات جداشده استفاده می‌شود. دقت و ظرفیت ترازو باید متناسب با جرم نمونه باشد و صحت عملکرد آن قبل از شروع آزمایش کنترل شود.

آماده ‌سازی نمونه سنگدانه

نمونه باید نماینده محموله اصلی باشد و بر اساس روش استاندارد نمونه‌برداری و کاهش حجم تهیه شود. سنگدانه‌ها معمولاً شسته، خشک و تا رسیدن به شرایط مناسب برای توزین آماده می‌شوند تا گردوغبار و رطوبت بر نتیجه اثر نگذارند.

مراحل انجام آزمایش ضریب تورق سنگدانه‌ ها

آزمایش ضریب تورق با دانه بندی نمونه، تفکیک ذرات و کنترل ضخامت آن‌ها انجام می‌شود. برای جلوگیری از خطا، هر بخش دانه بندی باید تنها با شیار متناظر همان بخش در گیج تورق بررسی شود.

 ۱. دانه بندی و آماده‌ سازی نمونه

ابتدا نمونه نماینده تهیه و در صورت لزوم شسته و خشک می‌شود. سپس جرم اولیه نمونه ثبت شده و ذرات خارج از محدوده اندازه تعیین‌شده در استاندارد کنار گذاشته می‌شوند.

 ۲. جداسازی ذرات بر اساس اندازه الک

نمونه با مجموعه الک‌های استاندارد دانه بندی می‌شود و مصالح باقی‌مانده بین هر دو الک متوالی جداگانه جمع‌آوری می‌شوند. جرم هر بخش ثبت می‌شود تا سهم آن در نتیجه نهایی قابل محاسبه باشد.

 ۳. اندازه‌گیری با گیج تورق (عبور دادن ذرات)

ذرات هر بخش به‌ صورت جداگانه از شیار متناظر گیج تورق عبور داده می‌شوند. این کار باید بدون فشار غیرعادی انجام شود؛ ذراتی که از شیار عبور می‌کنند، تورق‌دار در نظر گرفته می‌شوند.

 ۴. وزن گیری ذرات تورق ‌دار

پس از جداسازی، تمام ذرات پولکی مربوط به بخش‌های مورد آزمایش جمع‌آوری و با ترازوی دقیق وزن می‌شوند. جرم ثبت شده باید با جرم کل نمونه مبنای محاسبه مقایسه شود.

 ۵. محاسبه نهایی شاخص تورق

جرم مجموع ذرات عبوری از گیج تورق بر جرم کل نمونه مورد آزمایش تقسیم و حاصل در عدد ۱۰۰ ضرب می‌شود. نتیجه به ‌صورت درصد گزارش شده و در کنار آن استاندارد مرجع و محدوده اندازه ذرات ذکر می‌شود.

مراحل انجام آزمایش ضریب تطویل سنگدانه ‌ها

در آزمایش ضریب تطویل، بزرگ‌ترین بُعد ذرات و میزان کشیدگی آن‌ها بررسی می‌شود. نمونه باید ابتدا به بخش‌های دانه بندی تفکیک شود تا هر ذره با فاصله استاندارد مخصوص اندازه خود مقایسه شود.

 ۱. آماده ‌سازی نمونه سنگدانه

نمونه‌ای نماینده از مصالح تهیه و تا رسیدن به شرایط تعیین‌شده در استاندارد خشک می‌شود. سپس ذرات به کمک الک‌های استاندارد در گروه‌های مختلف اندازه قرار می‌گیرند.

 ۲. استفاده از گیج تطویل (طول ذرات)

هر ذره بین پین‌ها یا دهانه متناظر گیج تطویل قرار داده می‌شود تا طول آن ارزیابی شود. ذراتی که بزرگ‌ترین بُعد آن‌ها از فاصله تعیین‌شده بیشتر باشد، در گروه ذرات کشیده قرار می‌گیرند.

 ۳. جداسازی و دسته بندی ذرات کشیده

ذرات کشیده هر محدوده دانه بندی از ذرات معمولی جدا می‌شوند. بهتر است این ذرات بر اساس بخش دانه بندی نگهداری شوند تا امکان کنترل نتایج و محاسبه جداگانه هر گروه وجود داشته باشد.

 ۴. توزین دقیق ذرات جدا شده

ذرات کشیده با ترازوی کالیبره وزن شده و جرم آن‌ها ثبت می‌شود. هنگام وزن‌کشی باید از باقی‌ماندن گردوغبار، رطوبت یا مواد اضافی روی ذرات جلوگیری شود.

 ۵. محاسبه نهایی شاخص تطویل

مجموع جرم ذرات کشیده بر جرم کل نمونه مورد آزمایش تقسیم و در ۱۰۰ ضرب می‌شود. درصد حاصل، شاخص تطویل نمونه است و باید با حدود مجاز مشخصات فنی پروژه مقایسه شود.

فرمول محاسبه ضریب تورق و تطویل

محاسبه این دو شاخص بر پایه نسبت جرم ذرات نامناسب به جرم کل سنگدانه‌های مورد آزمایش انجام می‌شود. لازم است مخرج کسر دقیقاً مطابق استاندارد انتخاب شود و تنها بخش‌های دانه‌بندی مشمول آزمایش را در بر گیرد.

فرمول ریاضی شاخص تورق

فرمول عمومی شاخص تورق به صورت زیر است:

FI = (Mf / M) × 100

در این رابطه، `FI` شاخص تورق، `Mf` جرم کل ذرات عبوری از گیج تورق و `M` جرم کل نمونه مورد آزمایش است.

فرمول ریاضی شاخص تطویل

فرمول عمومی شاخص تطویل به‌صورت زیر نوشته می‌شود:

EI = (Me / M) × 100

در این رابطه، `EI` شاخص تطویل، `Me` جرم کل ذرات تشخیص ‌داده ‌شده به‌عنوان ذرات کشیده و `M` جرم کل نمونه مورد آزمایش است.

نحوه تفسیر نتایج آزمایش (حدود مجاز)

هرچه ضریب تورق و تطویل کمتر باشد، شکل سنگدانه‌ها معمولا مکعبی‌تر و برای تراکم و تحمل بار مناسب‌تر است. بااین‌حال، یک حد مجاز ثابت برای تمام کاربردها وجود ندارد و مقدار قابل قبول به نوع پروژه، استاندارد مرجع، اندازه سنگدانه و محل مصرف بستگی دارد.

در بسیاری از مشخصات فنی، مجموع یا مقدار جداگانه این شاخص‌ها در محدوده تقریبی ۱۵ تا ۳۵ درصد کنترل می‌شود، اما این بازه نباید جایگزین الزامات قرارداد شود. نتایج باید با حدود مندرج در استاندارد، آیین‌نامه روسازی، طرح اختلاط یا مشخصات فنی خصوصی پروژه مقایسه شوند.

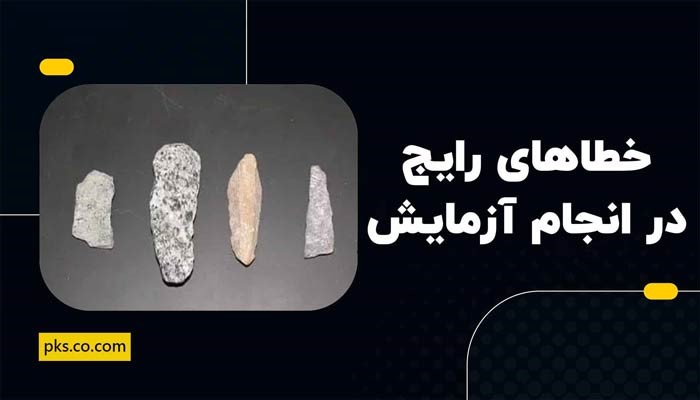

خطاهای رایج در انجام آزمایش و نحوه کنترل آن‌ ها

نمونه ‌برداری غیر نماینده، خشک نکردن کامل مصالح و دانه بندی نادرست از مهم‌ترین منابع خطا هستند. استفاده از شیار یا فاصله نامتناسب با محدوده دانه بندی نیز باعث طبقه‌بندی اشتباه ذرات می‌شود. ذرات نباید با فشار از گیج عبور داده شوند و جهت قرارگیری آن‌ها باید بر اساس تعریف استاندارد انتخاب شود.

 کالیبراسیون ترازو، کنترل سلامت الک‌ها و تمیزکردن تجهیزات پیش از آزمایش ضروری است. تکرار آزمایش و کنترل موازنه جرمی نیز می‌تواند خطاهای اجرایی و ثبت اطلاعات را آشکار کند.

کاربرد نتایج آزمایش در مهندسی عمران و جاده سازی

نتایج این آزمایش برای ارزیابی مناسب بودن سنگدانه‌ها و پیش‌بینی رفتار آن‌ها در زمان اختلاط، تراکم و بهره‌برداری استفاده می‌شود. این اطلاعات به مهندسان کمک می‌کند مصالح مناسب را انتخاب کرده و عملکرد تجهیزات تولید سنگدانه را نیز کنترل کنند. کاربرد نتایج آزمایش در مهندسی عمران و جاده سازی عبارتند از:

• کنترل کیفیت سنگدانه‌های مصرفی در بتن سازه‌ای و غیرسازه‌ای
• ارزیابی مصالح مورد استفاده در مخلوط‌های آسفالتی
• کنترل سنگدانه‌های لایه‌های اساس و زیر اساس راه
• بررسی کیفیت تولیدات معادن و کارخانه‌های سنگ شکن
• اصلاح نوع و تنظیمات دستگاه‌های خردایش سنگ
• کاهش احتمال شکست ذرات در زمان حمل، اختلاط و تراکم
• بهینه سازی طرح اختلاط و کاهش فضای خالی مخلوط
• افزایش مقاومت، پایداری و عمر مفید روسازی و سازه

استفاده صحیح از نتایج موجب می‌شود مصالح نامناسب پیش از ورود به مرحله اجرا شناسایی شوند. همچنین با اصلاح فرایند تولید یا ترکیب سنگدانه‌ها می‌توان درصد ذرات پولکی و کشیده را کاهش داد و کیفیت نهایی پروژه را بهبود بخشید.

جمع‌بندی؛ چرا آزمایش تورق و تطویل برای پروژه ‌ها حیاتی است؟

شکل هندسی سنگدانه‌ها تاثیر مستقیمی بر کارایی، تراکم‌پذیری، مقاومت و دوام بتن و آسفالت دارد. آزمایش تورق و تطویل روشی ساده و کاربردی برای شناسایی ذرات پولکی و کشیده و جلوگیری از مصرف بیش از حد آن‌هاست. انجام صحیح آزمایش، انتخاب استاندارد مناسب و مقایسه نتایج با مشخصات فنی پروژه، ریسک شکست سنگدانه و ایجاد فضای خالی را کاهش می‌دهد.

در نتیجه، کنترل این دو شاخص نقش مهمی در افزایش کیفیت اجرا، کاهش هزینه‌های تعمیر و افزایش عمر مفید پروژه‌های عمرانی و راه سازی دارد. در بخش نظرات سایت پی خاک سنگ کامنت بگذارید تا کارشناسان به خوبی شما را راهنمایی کنند.
