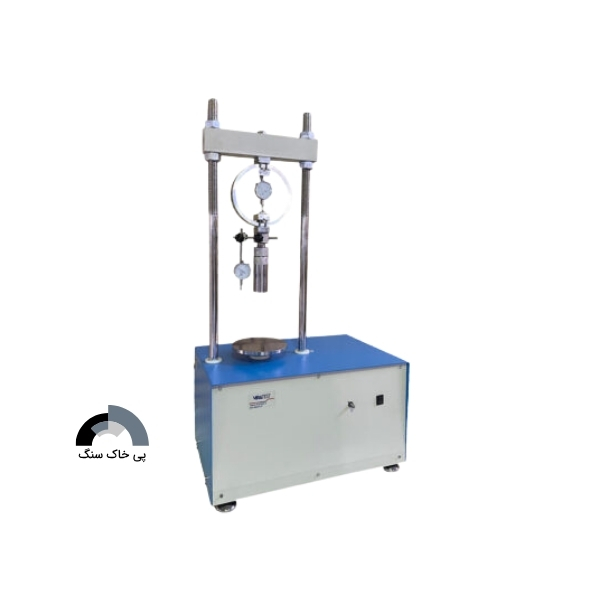

دستگاه CBR دیجیتال (California Bearing Ratio) یکی از تجهیزات کلیدی در مطالعات ژئوتکنیکی است که بهمنظور ارزیابی مقاومت و ظرفیت باربری خاک و مصالح زیرسازی راهها و باندهای فرودگاه استفاده میشود. این دستگاه با بهرهگیری از فناوری دیجیتال، دقت و سهولت بالایی را در انجام آزمایشها فراهم میکند و بهعنوان ابزاری استاندارد در آزمایشگاههای مکانیک خاک و روسازی شناخته میشود.
ویژگیهای فنی دستگاه CBR دیجیتال
سیستم بارگذاری دقیق:
دستگاه مجهز به جک بارگذاری با ظرفیتهای متنوع (معمولاً 50 کیلو نیوتن یا بیشتر) است که امکان اعمال نیروی کنترلشده و یکنواخت بر نمونه خاک را فراهم میکند.
صفحه نمایش دیجیتال:
وجود نمایشگر دیجیتال دقیق برای نمایش نیرو و تغییرشکلها بهصورت آنی، دقت بالایی در ثبت نتایج ایجاد میکند. این ویژگی باعث کاهش خطای انسانی در قرائت دادهها میشود.
سیستم ثبت داده و نرمافزار:
برخی مدلهای پیشرفته به سیستمهای ثبت داده (Data Logging) و نرمافزارهای اختصاصی مجهز هستند که امکان ذخیرهسازی و تحلیل دادهها را برای کاربران فراهم میکند. این نرمافزارها با رسم نمودارهای نیرو-جابجایی و محاسبه ضریب CBR، تحلیل نتایج را تسهیل میکنند.
تنظیم سرعت بارگذاری:
این دستگاه قابلیت تنظیم سرعت بارگذاری استاندارد (معمولاً 1.27 میلیمتر در دقیقه) را دارد تا آزمایشها مطابق با الزامات استانداردهای بینالمللی (مانند ASTM D1883 و BS 1377) انجام شوند.
تجهیزات جانبی متنوع:
دستگاه CBR دیجیتال شامل تجهیزات جانبی مانند قالب نمونهگیری، وزنههای بارگذاری، صفحه بارگذاری سوراخدار و سنسورهای تغییرشکل (Dial Gauge یا LVDT) است که برای انجام آزمایشهای استاندارد موردنیاز هستند.
عملکرد دستگاه CBR دیجیتال
این دستگاه برای اندازهگیری میزان مقاومت خاک در برابر نفوذ استاندارد یک صفحه استوانهای شکل تحت بارگذاری عمودی استفاده میشود. روند آزمایش به این صورت است که نمونه خاک، آماده و در قالب استاندارد متراکم میشود. سپس، بارگذاری تدریجی توسط جک اعمال شده و مقاومت خاک در برابر نفوذ در عمقهای مختلف (معمولاً 2.5 و 5 میلیمتر) اندازهگیری میشود. دستگاه CBR دیجیتال بهطور خودکار دادههای نیرو و تغییرشکل را ثبت و ضریب CBR را محاسبه میکند.
مزایای دستگاه CBR دیجیتال
دقت بالا در اندازهگیری:
استفاده از حسگرهای دیجیتال برای اندازهگیری نیرو و تغییرشکل، دقت نتایج را بهطور چشمگیری افزایش میدهد.
سهولت در استفاده:
طراحی ارگونومیک دستگاه و رابط کاربری ساده، امکان استفاده راحت و سریع را برای کاربران فراهم کرده است.
انطباق با استانداردهای بینالمللی:
دستگاه بهگونهای طراحی شده است که تمام مراحل آزمایش مطابق با استانداردهای معتبر جهانی انجام شود و نتایج آن در پروژههای مختلف قابل استناد باشد.
ثبت و تحلیل دادهها:
سیستم دیجیتال و نرمافزارهای همراه دستگاه، امکان ثبت، ذخیرهسازی و تحلیل دادهها را با رسم نمودارهای دقیق فراهم میکند که برای ارائه گزارشهای حرفهای ضروری است.
قابلیت حمل و نقل آسان:
با طراحی فشرده و قابلیت تفکیک اجزا، دستگاه برای استفاده در محل پروژههای میدانی و آزمایشگاهها بسیار مناسب است.
کاربردهای دستگاه CBR دیجیتال
تحلیل مقاومت خاک زیرسازی راهها:
دستگاه CBR دیجیتال بهطور گسترده برای تعیین کیفیت خاکهای زیرسازی و لایههای اساس و زیر اساس راهها استفاده میشود.
ارزیابی مصالح روسازی فرودگاهها و راهآهن:
تعیین مقاومت و ظرفیت باربری مصالح زیرسازی باندهای فرودگاه و خطوط راهآهن از کاربردهای مهم این دستگاه است.
مطالعه تأثیر تراکم و رطوبت خاک:
این دستگاه برای بررسی تأثیر پارامترهایی مانند رطوبت و تراکم بر مقاومت خاک بسیار کاربردی است.
پروژههای تحقیقاتی و آموزشی:
در دانشگاهها و مراکز تحقیقاتی، دستگاه CBR دیجیتال برای انجام مطالعات علمی و آموزشی مورد استفاده قرار میگیرد.
نتیجهگیری
دستگاه CBR دیجیتال با طراحی مدرن و ویژگیهای پیشرفته، ابزاری اساسی برای مهندسان ژئوتکنیک در ارزیابی مقاومت و کیفیت خاک است. این دستگاه، با دقت بالا، سهولت استفاده و انطباق با استانداردهای معتبر، نهتنها عملکرد فنی پروژههای عمرانی را بهبود میبخشد، بلکه به صرفهجویی در زمان و هزینههای آزمایشگاهی کمک میکند. برای مهندسانی که به دنبال ابزار دقیق و کارآمد برای تحلیل خاک و مصالح روسازی هستند، دستگاه CBR دیجیتال یک انتخاب ایدهآل محسوب میشود.
